UNIDENTIFIED

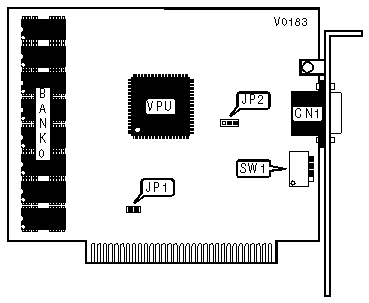

ZEGA
|
Category |
Video |
|
Video Types Supported |
CGA/EGA/Monochrome |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
600 x 350 |
|
Data Bus Type |
8-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
256KB |
|
CONNECTIONS | |
|
Purpose |
Location |
|
15-pin analog video connector |
CN1 |
|
MONITOR TYPE CONFIGURATION (ZEGA AS PRIMARY OR LONE ADAPTER) | ||||||
|
Type |
ZEGA Primary |
Secondary Adapter |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Monochrome |
Monochrome |
Color 80 x 25 |
Off |
On |
Off |
Off |
|
Monochrome |
Monochrome |
Color 40 x 25 |
Off |
On |
Off |
On |
|
Color |
Color 80 x 25 |
Monochrome |
On |
Off |
Off |
Off |
|
Color |
Color 40 x 25 |
Monochrome |
On |
Off |
Off |
On |
|
EGA |
EGA |
Monochrome |
Off |
On |
On |
Off |
|
EGA |
CGA |
Monochrome |
Off |
On |
On |
On |
|
MONITOR TYPE CONFIGURATION (ZEGA AS SECONDARY ADAPTER) | ||||||
|
Type |
ZEGA Secondary |
Primary Adapter |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Monochrome |
Monochrome |
Color 80 x 25 |
On |
Off |
On |
Off |
|
Monochrome |
Monochrome |
Color 40 x 25 |
On |
Off |
On |
On |
|
Color |
Color 80 x 25 |
Monochrome |
On |
On |
On |
Off |
|
Color |
Color 40 x 25 |
Monochrome |
On |
On |
On |
On |
|
EGA |
EGA |
Monochrome |
On |
On |
Off |
Off |
|
EGA |
CGA |
Monochrome |
On |
On |
Off |
On |
|
MONITOR TYPE SELECTION | ||
|
Type |
JP2 | |
| » |
Color |
Pins 2 & 3 closed |
|
Monochrome |
Pins 1 & 2 closed | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Jumper |
Position |
|
JP1 |
Closed |
