PRISM IMAGING SYSTEMS
PRISM BASIC
|
Card Type |
Video card |
|
Video Chip Set |
Prism Imaging Systems |
|
Maximum Video Memory |
256KB DRAM |
|
Video Types Supported |
Monochrome, CGA, EGA, VGA |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus |
8-bit ISA |
|

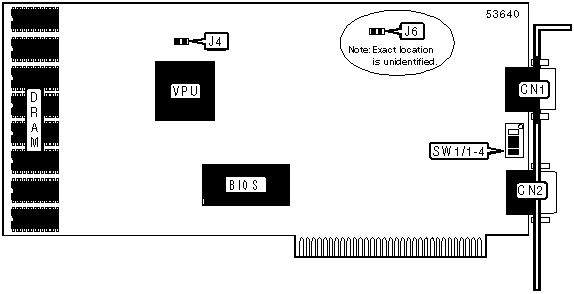

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
15-pin analog video port |
CN1 |
9-pin digital video port |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Color monitor |
J4 |
Closed |
|
Monochrome monitor |
J4 |
Open | |
|
POWER-UP MONITOR MODE | ||||
|
Mode |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
VGA |
On |
On |
On |
On |
|
CGA |
On |
On |
Off |
On |
|
MDA |
Off |
On |
Off |
On |
|
EGA |
On |
Off |
Off |
On |
|
MGA |
Off |
Off |
Off |
On |
|
WAIT STATE SELECTION | ||
|
Setting |
J6 | |
| » |
0 |
On |
|
1 |
Off | |
