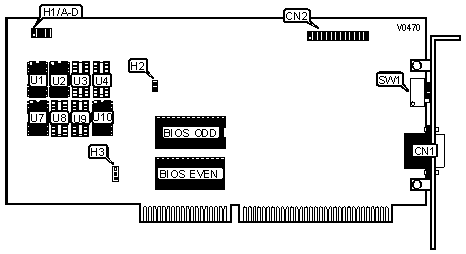

RELIALOGIC CORPORATION PRIVATE, LTD.
CW31
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Western Digital |
|
Highest Resolution Supported |
1280 x 1024 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
1MB |
|
CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
Feature connector |
CN2 |
|
1024X768 VERTICAL RETRACE | ||
|
Setting |
SW1/1 |
SW1/2 |
|
Interlaced |
Off |
Off |
|
60Hz Non-interlaced |
On |
Off |
|
70Hz Non-interlaced |
Off |
On |
|
72Hz Non-interlaced |
On |
On |
|
800 X 600 VERTICAL RETRACE | ||
|
Setting |
SW1/3 |
SW1/4 |
|
56Hz |
Off |
Off |
|
60Hz |
On |
Off |
|
70Hz |
Off |
On |
|
72Hz |
On |
On |
|
HORIZONTAL SCAN RATE | ||
|
Setting |
H1/A | |
| » |
31.5KHz |
Open |
|
40KHz |
Closed | |
|
8/16 BIT BIOS ACCESS | ||||
|
Setting |
H1/C |
H1/D |
H3 | |
| » |
16-bit |
Closed |
Closed |
Pins 2 & 3 closed |
|
8-bit |
Open |
Open |
Pins 1 & 2 closed | |
|
ZERO WAIT STATE | ||
|
Setting |
H2 | |
| » |
Enabled |
Closed |
|
Disabled |
Open | |
|
VIDEO MEMORY CONFIGURATION | |||
|
Size |
H1/B |
U1, U2, U7, U10 |
U3, U4, U8, U9 |
|
512KB |
Closed |
(4) 44256 |
N/A |
|
1MB |
Open |
(4) 44256 |
(4) 44256 |
