PINE TECHNOLOGY
PT-505
|
Category |
Video |
|
Video Type |
XVGA |
|
Video Processor |
Realtek |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
512KB |
|

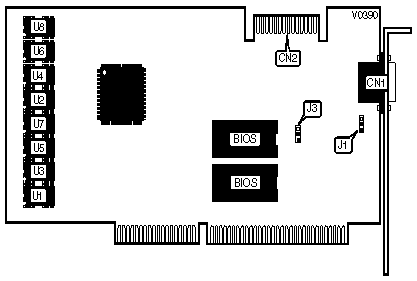

CONNECTIONS | |
|
Purpose |
Location |
|
15-pin analog video port |
CN1 |
|
INTERRUPT SELECTION | ||
|
Setting |
JP1 | |
| » |
IRQ9 enabled/IRQ7 disabled |
Pins 2 & 3 closed |
|
IRQ7 enabled/IRQ9 disabled |
Pins 1 & 2 closed | |
|
INTERLACED MODE | ||
|
Setting |
JP2 | |
| » |
Non-interlaced mode |
Closed |
|
Interlaced mode |
Open | |
|
VIDEO MEMORY CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
256KB |
(2) 44256 |
NONE |
|
512KB |
(2) 44256 |
(2) 44256 |
