IMAGRAPH CORPORATION
TI-1210-8 (REV. C)
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Texas Instruments TMS34010 |
|
Highest Resolution Supported |
1280 x 1024 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|

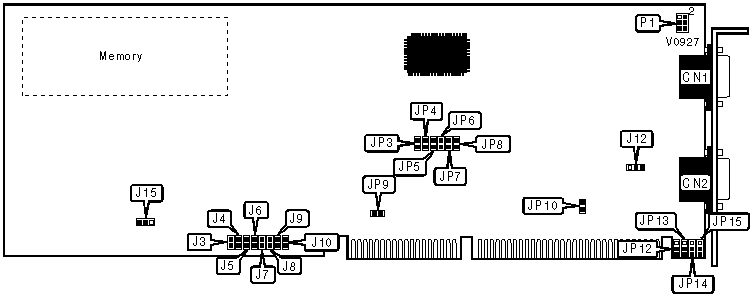

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
VGA pass-through connector |
CN2 |
|
BASE I/O ADDRESS SELECTION | ||||||||
|
Address |
J3 |
J4 |
J5 |
J6 |
J7 |
J8 |
J9 |
J10 |
|
00000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
|
01000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
|
02000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
|
03000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
04000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
Closed |
|
FB000h |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
FC000h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
FD000h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
FE000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
FF000h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
Note: A total of 255 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. Jumper J3 is the Most Significant Bit and jumper J10 is the Least Significant Bit. The jumpers have the following decimal values: jumper J3=524288, J4=262144, J5=131072, J6=65536, J7=32768, J8=16384, J9=8192, J10=4096. Open the jumpers and add the values of the open jumpers to obtain the correct memory address. (open=1, closed=0) | ||||||||
|
EMULATION CONFIGURATION | |
|
Setting |
JP10 |
|
Enabled |
Open |
|
Disabled |
Closed |
|
VGA PASS-THROUGH CONFIGURATION | |
|
Setting |
P1/Pins 5 & 6 |
|
Enabled |
Closed |
|
Disabled |
Open |
|
VGA PASS-THROUGH SYNC SIGNAL CONFIGURATION | ||
|
» Mode |
J12 | |
| » |
Composite sync |
Pins 1 & 2 closed |
| » |
Horizontal sync |
Pins 2 & 3 closed |
|
SYNC SIGNAL CONFIGURATION | ||
|
» Mode |
J15 | |
| » |
Composite sync |
Pins 2 & 3 closed |
| » |
Horizontal sync |
Pins 1 & 2 closed |
|
TRANSFER WIDTH CONFIGURATION | ||
|
» Setting |
JP9 | |
| » |
Disabled |
Open |
| » |
Enabled |
Closed |
|
INTERRUPT SELECTION | |||||
|
» IRQ |
JP12 |
JP13 |
JP14 |
JP15 | |
| » |
Disabled |
Open |
Open |
Open |
Open |
| » |
2/9 |
Open |
Pins 1 & 2 closed |
Open |
Open |
| » |
6 |
Open |
Pins 2 & 3 closed |
Open |
Open |
| » |
7 |
Pins 2 & 3 closed |
Open |
Open |
Open |
| » |
10 |
Open |
Open |
Open |
Pins 2 & 3 closed |
| » |
11 |
Open |
Open |
Open |
Pins 1 & 2 closed |
| » |
12 |
Open |
Open |
Pins 1 & 2 closed |
Open |
| » |
14 |
Pins 1 & 2 closed |
Open |
Open |
Open |
| » |
15 |
Open |
Open |
Pins 2 & 3 closed |
Open |
|
DIRECT ACCESS ADDRESS SELECTION | ||||||
|
Address |
JP3 |
JP4 |
JP5 |
JP6 |
JP7 |
JP8 |
|
00000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
|
04000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
|
08000h |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
|
0C000h |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
10000h |
Closed |
Closed |
Closed |
Open |
Closed |
Closed |
|
EC000h |
Open |
Open |
Open |
Closed |
Open |
Open |
|
F0000h |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
F4000h |
Open |
Open |
Open |
Open |
Closed |
Open |
|
F8000h |
Open |
Open |
Open |
Open |
Open |
Closed |
|
FC000h |
Open |
Open |
Open |
Open |
Open |
Open |
|
Note: A total of 63 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. Jumper JP3 is the Most Significant Bit and jumper JP8 is the Least Significant Bit. The jumpers have the following decimal values: jumper JP3=524288, JP4=262144, JP5=131072, JP6=65536, JP7=32768, JP8=16384. Open the jumpers and add the values of the open jumpers to obtain the correct memory address. (open=1, closed=0) | ||||||
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Jumper |
Position |
|
JP1 |
Unidentified |
|
JP2 |
Unidentified |
|
Note: Exact location of jumpers unidentified. | |
