INFORMTECH INTERNATIONAL, INC.
QPVGA4 VER. 2.0
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Chips and Technology |
|
Highest Resolution Supported |
1024x768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
512KB |
|

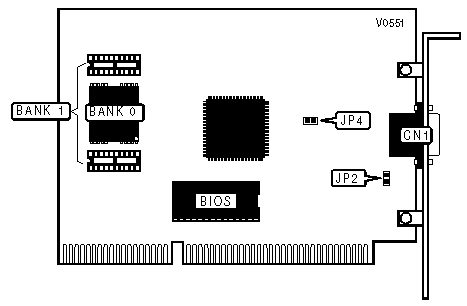

CONNECTIONS | |
|
Purpose |
Location |
|
15 pin analog video port |
CN1 |
|
INTERRUPT SELECT | ||
|
IRQ9 |
JP2 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
MONITOR SELECT | ||
|
Type |
JP4 | |
| » |
Color |
Open |
|
Monochrome |
Closed | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
256KB |
(2) 256K x 4 |
NONE |
|
512KB |
(2) 256K x 4 |
(2) 256K x 4 |
