ELSA, INC.
WINNER 2000(ISA-/EISA-BUS)
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
1280 x 1024 |
|
Data Bus Type |
32-bit EISA/16-bit ISA |
|
Memory Type |
VRAM |
|
Maximum Onboard Memory |
4MB |
|

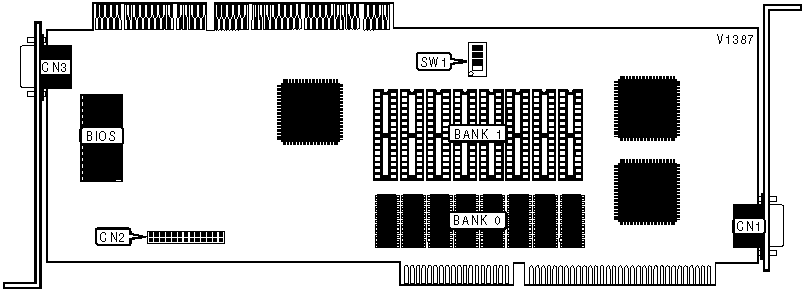

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port (ISA Bus) |
CN1 |
15-pin analog video port (EISA Bus) |
CN3 |
|
VGA feature connector |
CN2 | ||
|
BIOS CONFIGURATION | |
|
Setting |
SW1/1 |
|
Disabled |
On |
|
Enabled |
Off |
|
BOARD CONFIGURATION | |
|
Setting |
SW1/2 |
|
First board |
Off |
|
Second board |
On |
|
ZERO WAIT STATE CONFIGURATION | |
|
Setting |
SW1/3 |
|
Disabled |
Off |
|
Enabled |
On |
|
INTERRUPT CONFIGURATION | |
|
IRQ 2/9 |
SW1/4 |
|
Disabled |
Off |
|
Enabled |
On |
|
VRAM CONFIGURATION | ||
|
Memory |
Bank 0 |
Bank 1 |
|
2MB |
(8) 256K x 8 |
NONE |
|
4MB |
(8) 256K x 8 |
(8) 256K x 8 |
