HAUPPAUGE COMPUTER WORKS, INC.
WIN/TV, WIN/TV-CELEBRITY, WIN/TV-NG, WIN/TV-HIGHQ
|
Category |
Video |
|
Video Types Supported |
N/A |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
N/A |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|

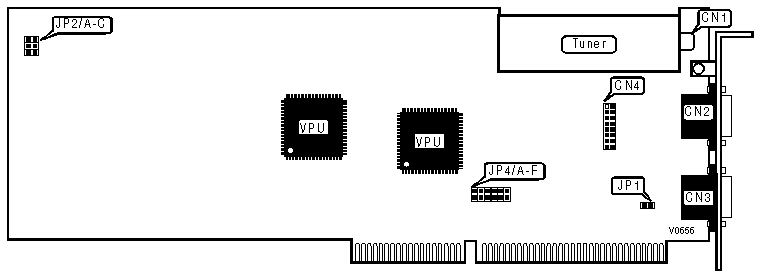

CONNECTIONS | |||
|
Setting |
Location |
Purpose |
Location |
|
RCA connector |
CN1 |
15-pin analog video port |
CN3 |
|
15-pin analog video port |
CN2 |
Teletext module connector |
CN4 |
|
ADDRESS SELECT | ||||
|
Address |
JP2/A |
JP2/B |
JP2/C | |
| » |
516-51Fh |
Closed |
Closed |
Closed |
|
536-53Fh |
Closed |
Closed |
Open | |
|
556-55Fh |
Closed |
Open |
Closed | |
|
576-55Fh |
Closed |
Open |
Open | |
|
596-59Fh |
Open |
Closed |
Closed | |
|
5B6-5BFh |
Open |
Closed |
Open | |
|
5D6-5DFh |
Open |
Open |
Closed | |
|
5F6-5FFh |
Open |
Open |
Open | |
|
INTERRUPT SELECT | |||||||
|
IRQ |
JP4/A |
JP4/B |
JP4/C |
JP4/D |
JP4/E |
JP4/F | |
| » |
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
IRQ5 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
WAIT STATE SELECT | ||
|
Setting |
JP1 | |
| » |
Zero Wait State |
Closed |
|
1 Wait State |
Open | |
