GENOA SYSTEMS CORPORATION
SUPERVGA 6300, 6400, 6400A
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Genoa |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
512KB |
|

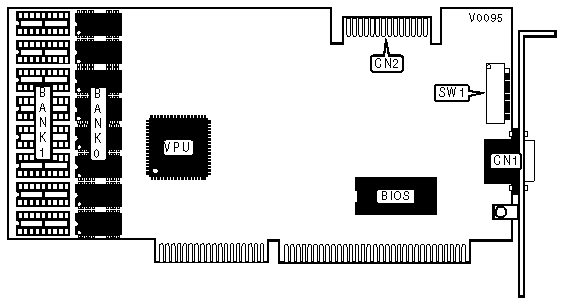

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
VGA feature connector |
CN2 |
|
MONITOR TYPE SELECTION | ||||
|
Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Sony 1302 |
On |
On |
On |
Off |
|
Sony1304 |
Off |
On |
On |
Off |
|
Nanao 9070 |
Off |
Off |
On |
Off |
|
NEC Multi-Sync XL |
Off |
On |
Off |
Off |
|
NEC Multi-Sync 3D |
On |
Off |
Off |
Off |
|
NEC Multi-Sync 2A |
On |
On |
Off |
Off |
|
IBM 8503, 8512, 8513, 8514 |
Off |
Off |
Off |
Off |
|
NEC Multi-sync 4D or 5D |
Off |
On |
On |
On |
|
Mitsubishi Diamon Scan |
Off |
On |
On |
On |
|
HL6605TK & FL/HL 6615 |
Off |
On |
On |
On |
|
Nanao 9500 |
Off |
On |
On |
On |
|
CGA GAME SELECTION | ||
|
Setting |
SW1/6 | |
| » |
CGA game disabled |
Off |
|
CGA game enabled |
On | |
|
Note: Only enable the CGA game setting if using a game which needs to bootup from the floppy drive. | ||
|
MEMORY AND BIOS BUS SELECTION | |||
|
Bus |
SW1/7 |
SW1/8 | |
| » |
8-bit |
Off |
Off |
|
16-bit |
On |
On | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Switch |
Position |
|
SW1/5 |
Off |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
256KB |
(8) 256K x 1 |
None |
|
512KB |
(8) 256K x 1 |
(8) 256K x 1 |
