DATAEXPERT CORPORATION
DSV5357
|
Card Type |
Video card |
|
Video Chip Set |
S3 |
|
Maximum Video Memory |
4MB SGRAM |
|
Video Types Supported |
VGA |
|
Highest Resolution Supported |
1280 x 1024 |
|
Data Bus |
AGP |
|

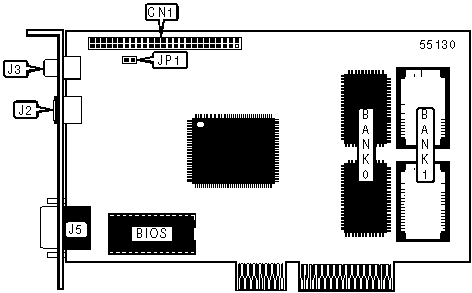

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Feature connector (VGA) |
CN1 |
A/V out |
J3 |
|
S-Video out |
J2 |
15-pin analog video port |
J5 |
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
INT A enabled |
JP1 |
Closed |
|
INT A disabled |
JP1 |
Open |
|
VIDEO MEMORY CONFIGURATION (SGRAM) | ||
|
Size |
Bank 0 |
Bank 1 |
|
2MB |
(2) 256KB x 32 |
None |
|
4MB |
(2) 256KB x 32 |
(2) 256KB x 32 |
