CREATIVE LABS, INC.
VIDEOBLASTER SE100
|
Card Type |
Video capture board |
|
Video Chip Set |
Creative Labs, Inc. |
|
Maximum Video Memory |
Unidentified |
|
Video Types Supported |
XVGA |
|
Highest Resolution Supported |
Unidentified |
|
Data Bus |
16-bit |
|

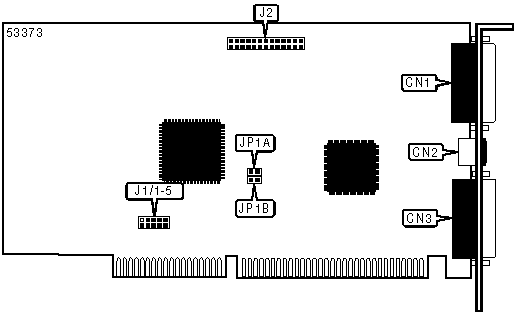

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
15-pin analog video port (output) |
CN1 |
15-pin analog video port (input) |
CN3 |
|
S-Video connector |
CN2 |
VGA Feature connector |
J2 |
|
IRQ SELECT | ||||||
|
Setting |
J1/1 |
J1/2 |
J1/3 |
J1/4 |
J1/5 | |
|
IRQ 5 |
Closed |
Open |
Open |
Open |
Open | |
| » |
IRQ 10 |
Open |
Open |
Open |
Open |
Closed |
|
IRQ 11 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ 12 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ 15 |
Open |
Closed |
Open |
Open |
Open | |
|
USER CONFIGURED | ||
|
Function |
Label |
Position |
|
Factory configured - do not alter |
JP1A |
Unidentified |
|
Factory configured - do not alter |
JP1B |
Unidentified |
