DTK COMPUTER, INC.
PII-154
|
Category |
Video/Printer card |
|
Video Types Supported |
VGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
720 x 400 |
|
Data Bus Type |
8-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
256KB |
|

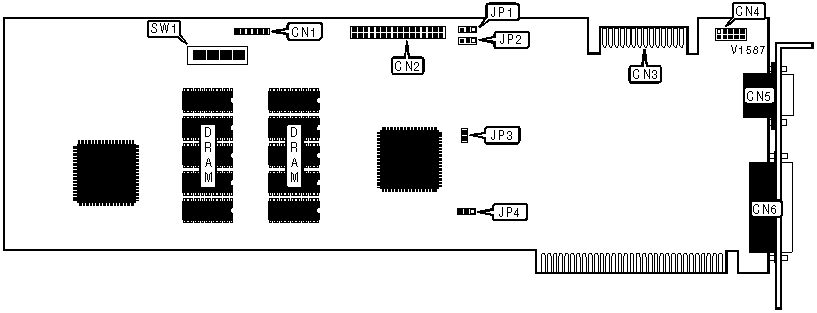

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
6-pin light pen interface |
CN1 |
EGA/TTL monitor interface |
CN4 |
|
32-pin feature connector |
CN2 |
15-pin analog video port |
CN5 |
|
Auxiliary video connector |
CN3 |
25-pin parallel port |
CN6 |
|
MONITOR TYPE SELECTION | ||||
|
Monitor |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
MD attached |
On |
On |
On |
On |
|
CD attached |
Off |
On |
On |
On |
|
ECD attached |
On |
Off |
On |
On |
|
TLL multi-sync |
Off |
Off |
On |
On |
|
Analog multi-sync |
Off |
On |
On |
Off |
|
PS/2 |
On |
On |
On |
Off |
|
VGA CARD CONFIGURATION | |
|
Setting |
SW1/5 |
|
Primary |
On |
|
Secondary |
Off |
|
DISPLAY MODE CONFIGURATION | |||
|
Mode |
SW1/6 |
SW1/7 |
SW1/8 |
|
Auto switch |
On |
On |
On |
|
Monochrome |
On |
Off |
On |
|
CGA |
Off |
On |
On |
|
EGA |
Off |
Off |
On |
|
VGA |
On |
On |
Off |
|
PARALLEL PORT ADDRESS CONFIGURATION | ||
|
Address |
JP1 |
JP2 |
|
378h - 37Fh (LPT1) |
Pins 1 & 2 closed |
Pins 1 & 2 closed |
|
278h - 27Fh (LPT2) |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
PARALLEL PORT CONFIGURATION | |
|
Setting |
JP3 |
|
Enabled |
Open |
|
Disabled |
Closed |
|
BIOS CONFIGURATION | |
|
Setting |
JP4 |
|
256K EPROM |
Pins 2 & 3 closed |
|
512K EPROM |
Pins 1 & 2 closed |
