COGENT ELECTRONICS INDUSTRIES
PC PRIME TIME V6
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
800 x600 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
768KB |
|

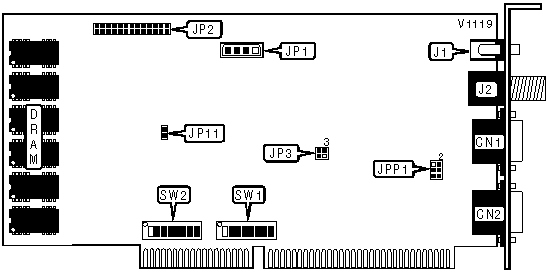

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin video analog port |
CN1 |
Antenna input |
J2 |
|
External audio video port |
CN2 |
CD audio in |
JP1 |
|
Headphone jack |
J1 |
VGA feature connector |
JP2 |
|
INTERRUPT SELECTION | |||||||||
|
IRQ |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
| » |
10 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
5 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On | |
|
6 |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off | |
|
7 |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off | |
|
11 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off | |
|
12 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off | |
|
14 |
Off |
Off |
Off |
Off |
On |
Off |
Off |
Off | |
|
15 |
Off |
Off |
Off |
On |
Off |
Off |
Off |
Off | |
|
BASE I/O ADDRESS SELECTION | |||||||||
|
Address |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
SW2/7 |
SW2/8 | |
| » |
700h |
On |
On |
On |
On |
On |
On |
Off |
Off |
|
400h |
On |
On |
On |
On |
On |
On |
On |
On | |
|
500h |
On |
On |
On |
On |
On |
On |
Off |
On | |
|
600h |
On |
On |
On |
On |
On |
On |
On |
Off | |
|
TUNER ADDRESS SELECTION | |
|
Address |
JP3 |
|
02COh |
Pins 1 & 2, 3 & 4 closed |
|
02D0h |
Pins 1 & 2 closed |
|
02E0h |
Pins 3 & 4 closed |
|
02F0h |
Open |
|
AUDIO SOURCE SELECTION | ||
|
Source |
JPP1 | |
| » |
External left/right channel through RCA connector |
Pins 3 & 5, 4 & 6 closed |
|
CD-ROM left/right channel |
Pins 1 & 3, 2 & 4 closed | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Jumper |
Position |
|
JP11 |
N/A |
