DIAMOND FLOWER, INC.
VG-3000
|
Category |
Video |
|
Video Types Supported |
CGA/EGA/Monochrome/VGA/XVGA |
|
Video Processor |
OTI037 |
|
Highest Resolution Supported |
800 x 600 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
256KB |
|

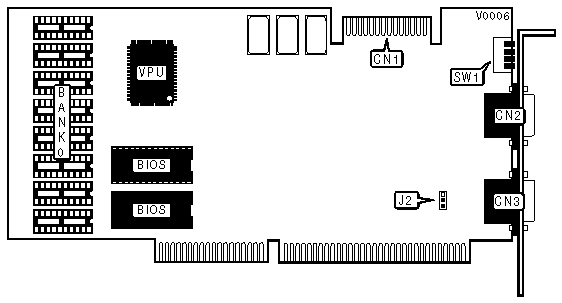

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
VGA feature connector |
CN1 |
15-pin analog video port |
CN3 |
|
9-pin digital video port |
CN2 | ||
|
MONITOR TYPE CONFIGURATION | |||||
|
Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
IBM PS/2 |
On |
On |
On |
On |
|
MDA |
On |
On |
On |
Off | |
|
CGA |
Off |
On |
On |
Off | |
|
EGA |
On |
Off |
On |
Off | |
|
Multisync |
Off |
Off |
On |
Off | |
|
Extended Multisync |
On |
On |
Off |
Off | |
|
NEC 2A/Compatible |
Off |
On |
Off |
Off | |
|
Nec XL |
On |
Off |
Off |
Off | |
|
Reserved |
Off |
Off |
Off |
Off | |
|
Non-IBM Mono VGA |
Off |
On |
On |
On | |
|
Non-IBM Color VGA |
On |
Off |
On |
On | |
|
Reserved |
N/A |
N/A |
Off |
On | |
|
BIOS TRANSFER WIDTH CONFIGURATION | |
|
Mode |
J2 |
|
8-bit mode |
Pins 2 & 3 closed |
|
16-bit mode |
Pins 1 & 2 closed |
|
DRAM CONFIGURATION |
|
Note: Board is fully populated at the factory ((8) 44256). Video memory is accessed via a 32-bit data path, hence the unusual memory configuration. |
