APPIAN GRAPHICS TECHNOLOGY
RENDITION IV
|
Card type |
Video card |
|
Video Chip Set |
Texas Instruments |
|
Highest Resolution Supported |
1024 x 768 |
|
Maximum Video Memory |
4MB DRAM |
|
Data Bus |
16-bit ISA |
|
Video Types Supported |
XVGA
|
|

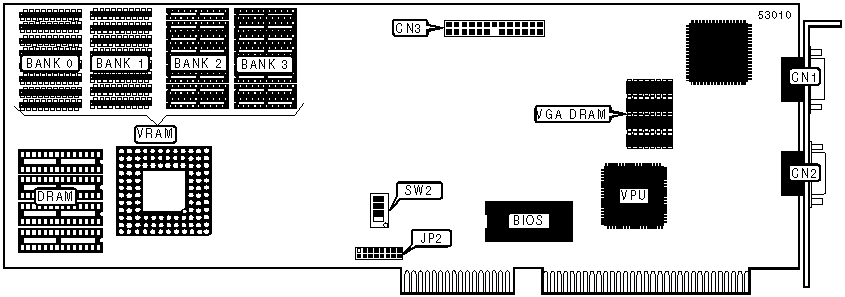

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
15-pin analog video port |
CN1 |
15-pin analog video port |
CN2 |
|
Pass through connector |
CN3 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
On-board VGA enabled |
SW2/1 |
On |
|
On-board VGA disabled |
SW2/1 |
Off | |
| » |
Factory configured - do not alter |
SW2/2 |
On |
|
VIDEO MEMORY CONFIGURATION (DRAM/VRAM) |
|
Note: Memory configuration is unidentified, however the Rendition IV accepts up 4MB of VRAM or 4MB of DRAM. |
|
I/O ADDRESS SELECTION | ||
|
Setting |
SW2/3 |
SW2/4 |
|
280h - 28Fh, 680h - 68Fh |
Off |
Off |
|
290h - 29Fh, 690h - 69Fh |
On |
Off |
|
2A0h - 2AFh, 6A0h - 6AFh |
Off |
On |
|
2B0h - 2BFh, 6B0h - 6BFh |
On |
On |
|
IRQ SELECTION | ||||||||
|
IRQ |
JP2/1 |
JP2/2 |
JP2/3 |
JP2/4 |
JP2/5 |
JP2/6 |
JP2/7 |
JP2/8 |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
