ADVANCED MICRO TECHNOLOGY, INC.
SIGMA 8-BIT VGA
|
Card Type |
Video card |
|
Video Chip Set |
Advanced Micro Technology |
|
Highest Resolution Supported |
800 x 600 |
|
Maximum Video Memory |
256KB RAM (location unidentified) |
|
Data Bus |
8-bit ISA |
|
Video Types Supported |
VGA |
|

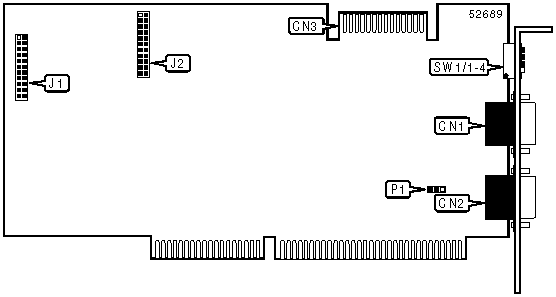

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
9/15-pin digital video port |
CN1 |
Unidentified |
J1 |
|
9/15-pin analog video port |
CN2 |
Unidentified |
J2 |
|
VGA feature connector |
CN3 | ||
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
Analog/Enhanced monitor |
P1 |
Pins 1 & 2 closed |
|
Color/Monochrome monitor |
P1 |
Pins 2 & 3 closed |
|
DISPLAY CONFIGURATION | |||||
|
Primary Display |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
PS/2 Analog |
On |
On |
Off |
Off |
|
Analog MultiSync |
On |
Off |
Off |
Off | |
|
Monochrome |
Off |
Off |
On |
Off | |
|
Color (80x25) |
Off |
Off |
Off |
On | |
|
Color (40x25) |
On |
Off |
Off |
On | |
|
EGA/Digital Multi (Normal mode) |
On |
On |
On |
Off | |
|
EGA/Digital Multi (Enhanced mode) |
Off |
On |
On |
Off | |
