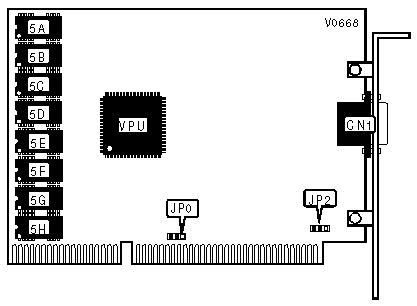

VGA MENTOR 9406 A & AB/9408 A & AB
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
ET4000 |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
1024KB |
|
CONNECTIONS | |
|
Purpose |
Location |
|
15-pin analog video port |
CN1 |
|
FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP0 |
Pins 1 & 2 closed |
|
VIDEO INTERRUPT SELECT | ||
|
IRQ2 |
JP2 | |
| » |
Disabled |
Pins 1 & 2 closed |
|
Enabled |
Pins 2 & 3 closed | |
|
VIDEO MEMORY CONFIGURATION | |||
|
Size |
5D & 5H |
5C & 5G |
5A, 5B, 5E, 5F |
|
256KB |
(2) 44256 |
NONE |
NONE |
|
512KB |
(2) 44256 |
(2) 44256 |
NONE |
|
1024KB |
(2) 44256 |
(2) 44256 |
(4) 44256 |
