PARCORP, INC.
EGA
|
Category |
Video |
|
Video Types Supported |
CGA/EGA/Monochrome |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
800 x 600 |
|
Data Bus Type |
8-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
256KB |
|

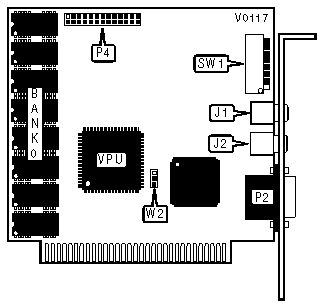

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
RCA connector |
J1 |
15-pin analog video port |
P2 |
|
RCA connector |
J2 |
VGA feature connector |
P4 |
|
VIDEO PORT ADDRESS SELECTION | ||
|
Address |
W1 | |
| » |
3xx |
Pins 1 & 2 closed |
|
2xx |
Pins 2 & 3 closed | |
|
MONITOR TYPE SELECTION | |||||||
|
Type |
Mode |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/7 |
SW1/8 |
|
Enhanced |
EGA 80 x 25 |
Off |
On |
On |
Off |
On |
Off |
|
Enhanced |
CGA 80 x 25 |
On |
On |
On |
Off |
On |
Off |
|
Color |
CGA 80 x 25 |
Off |
Off |
Off |
On |
Off |
On |
|
Color |
CGA 40 x 25 |
On |
Off |
Off |
On |
Off |
On |
|
Monochrome |
Mono 80 x 25 |
Off |
Off |
On |
Off |
Off |
On |
|
EMULATION MODE CONFIGURATION | ||
|
Mode |
SW1/ 5 | |
| » |
Disabled |
Off |
|
Enabled |
On | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Switch |
Position |
|
SW1/ 6 |
Off |
