ATI TECHNOLOGIES, INC.
VGASTEREO-F/X
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
1024 X 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
1024KB |
|

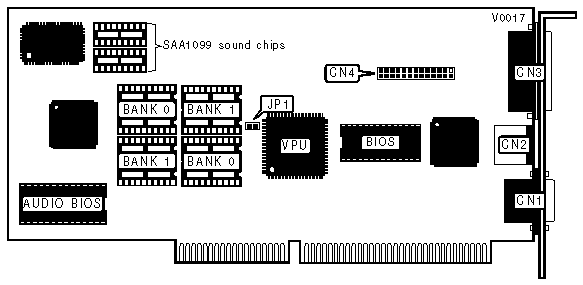

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
MIDI/Audio port |
CN3 |
|
Mouse port |
CN2 |
VESA feature connector |
CN4 |
|
VGA CONFIGURATION | ||
|
Setting |
JP1 | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1024KB |
(4) 44256 |
NONE |
|
2048KB |
(4) 44256 |
(4) 44256 |
