MOTOROLA, INC.
VANGUARD 200
|
Card Type |
Frame relay adapter |
|
Processor |
Motorola 68302 |
|
Processor Speed |
Unidentified |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
5MB DRAM/2MB Flash RAM |
|
I/O Options |
Serial ports (6) |
|
DSU Transfer Rate |
56Kbps |
|
Data Bus |
External |
|
DSU Protocol |
DDS |
|

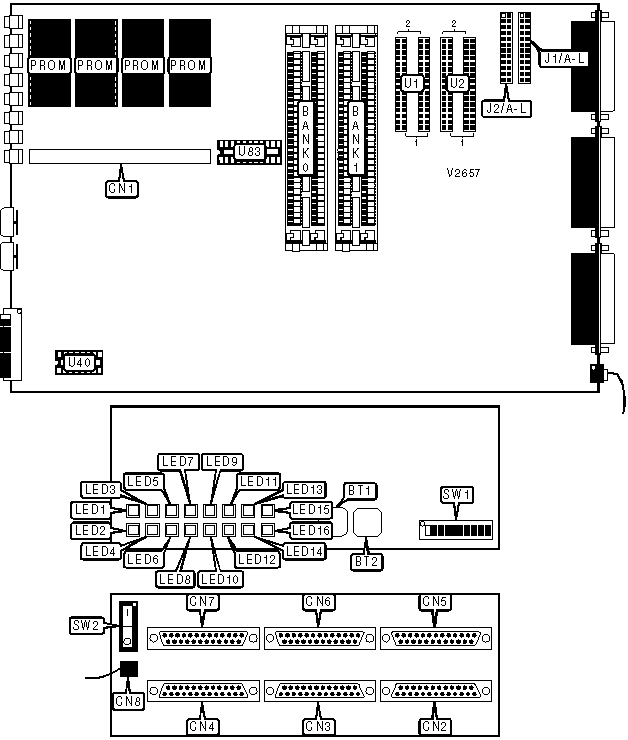

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Reset button |
BT1 |
Port 5 |
CN6 |
|
Lamp test button |
BT2 |
Port 6 |
CN7 |
|
Header for flash RAM module |
CN1 |
120VAC power |
CN8 |
|
Port 1 |
CN2 |
Power switch |
SW2 |
|
Port 2 |
CN3 |
ID chip |
U40 |
|
Port 3 |
CN4 |
CMEM chip |
U83 |
|
Port 4 |
CN5 | ||
|
Note:When LED4 is on, press the lamp test button to reset it. | |||
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
J1/E |
Open |
| » |
Factory configured - do not alter |
J1/F |
Open |
| » |
Factory configured - do not alter |
J1/G |
Open |
| » |
Factory configured - do not alter |
J1/H |
Open |
| » |
Port 1 pin 22 used for ring indicator |
SW1/1 |
Off |
|
Port 1 pin 22 used to enter test mode in DCE mode, ring indicator in DTE mode |
SW1/1 |
On | |
| » |
Port 2 pin 22 used for ring indicator |
SW1/2 |
Off |
|
Port 2 pin 22 used to enter test mode in DCE mode, ring indicator in DTE mode |
SW1/2 |
On | |
| » |
Port 3 pin 22 used for ring indicator |
SW1/3 |
Off |
|
Port 3 pin 22 used to enter test mode in DCE mode, ring indicator in DTE mode |
SW1/3 |
On | |
| » |
Port 4 pin 22 used for ring indicator |
SW1/4 |
Off |
|
Port 4 pin 22 used to enter test mode in DCE mode, ring indicator in DTE mode |
SW1/4 |
On | |
| » |
Port 5 pin 22 used for ring indicator |
SW1/5 |
Off |
|
Port 5 pin 22 used to enter test mode in DCE mode, ring indicator in DTE mode |
SW1/5 |
On | |
| » |
Port 6 pin 22 used for ring indicator |
SW1/6 |
Off |
|
Port 6 pin 22 used to enter test mode in DCE mode, ring indicator in DTE mode |
SW1/6 |
On | |
| » |
Port 6 is normal serial port |
SW1/7 |
Off |
|
Port 6 is the PAD port (forces serial configuration to 9600bps, no parity, 8 data bits, 1 stop bit) |
SW1/7 |
On | |
| » |
Diagnostics are run once during power-on self-test |
SW1/8 |
Off |
|
Diagnostics are run ten times during power-on self-test |
SW1/8 |
On | |
| » |
Normal operation |
SW1/9 |
Off |
|
Reset entire configuration to factory defaults |
SW1/9 |
On | |
| » |
Factory configured - do not alter |
SW1/10 |
N/A |
|
Note:To use SW1/9, power up the adapter, turn SW1/9 on, press the reset button, and turn SW1/9 back off again. | |||
|
DRAM | |||
|
Setting |
On Board |
Bank 0 |
Bank 1 |
|
1MB |
1MB |
None |
None |
|
3MB |
1MB |
(2) 1MB x 9 |
None |
|
5MB |
1MB |
(2) 1MB x 9 |
(2) 1MB x 9 |
|
PORT 1 TYPE | ||||||
|
Setting |
J1/A |
J1/B |
J1/C |
J1/D |
J1/I |
J1/J |
|
V.11 DTE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.11 DCE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.24 DTE |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
V.24 DCE |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
V.35 DTE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.35 DCE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.36 DTE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.36 DCE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
DSU |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
PORT 1 TYPE (CON’T) | |||
|
Setting |
J1/K |
J1/L |
U1 |
|
V.11 DTE |
Closed |
Closed |
V.11 module in position 1 |
|
V.11 DCE |
Closed |
Closed |
V.11 module in position 2 |
|
V.24 DTE |
Open |
Open |
V.24 module in position 1 |
|
V.24 DCE |
Open |
Open |
V.24 module in position 2 |
|
V.35 DTE |
Closed |
Closed |
V.35 module in position 1 |
|
V.35 DCE |
Closed |
Closed |
V.35 module in position 2 |
|
V.36 DTE |
Closed |
Closed |
V.36 module in position 1 |
|
V.36 DCE |
Closed |
Closed |
V.36 module in position 2 |
|
DSU |
Closed |
Closed |
DSU module in position 1 |
|
PORT 2 TYPE | ||||||
|
Setting |
J2/A |
J2/B |
J2/C |
J2/D |
J2/I |
J2/J |
|
V.11 DTE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.11 DCE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.24 DTE |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
V.24 DCE |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
V.35 DTE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.35 DCE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.36 DTE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
V.36 DCE |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
DSU |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
PORT 2 TYPE (CON’T) | |||
|
Setting |
J2/K |
J2/L |
U2 |
|
V.11 DTE |
Closed |
Closed |
V.11 module in position 1 |
|
V.11 DCE |
Closed |
Closed |
V.11 module in position 2 |
|
V.24 DTE |
Open |
Open |
V.24 module in position 1 |
|
V.24 DCE |
Open |
Open |
V.24 module in position 2 |
|
V.35 DTE |
Closed |
Closed |
V.35 module in position 1 |
|
V.35 DCE |
Closed |
Closed |
V.35 module in position 2 |
|
V.36 DTE |
Closed |
Closed |
V.36 module in position 1 |
|
V.36 DCE |
Closed |
Closed |
V.36 module in position 2 |
|
DSU |
Closed |
Closed |
DSU module in position 1 |
|
DIAGNOSTIC LED(S) (RESET AND POWER-UP) | ||
|
LED1 |
LED3 |
Condition |
|
Off |
Off |
Adapter is loading software into DRAM from flash RAM |
|
Off |
Blinking |
Adapter is performing self-test |
|
Off |
Off |
Adapter is initializing configuration |
|
On |
Off |
Adapter is ready |
|
Off |
On |
Self-test failed |
|
Note:On reset or power-up, the LEDs should go through, in order, the first four actions shown above. If the adapter proceeds immediately to the fourth action, the code in the firmware is invalid. | ||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Software is running |
|
LED1 |
Green |
Off |
Software not running |
|
LED1 |
Green |
Blinking |
Software is downloading or card is booting |
|
LED2 |
Green |
On |
Power is on |
|
LED2 |
Green |
Off |
Power is off |
|
LED3 |
Red |
On |
Test failed |
|
LED3 |
Red |
Off |
No test in progress or test passed |
|
LED3 |
Red |
Blinking |
Test in progress |
|
LED4 |
Red |
On |
Processor did not reset timer in set time |
|
LED4 |
Red |
Off |
Normal operation |
|
LED5 |
Yellow |
On |
Card is transmitting MARK signal on port 1 |
|
LED5 |
Yellow |
Off |
Card is transmitting SPACE signal on port 1 |
|
LED6 |
Yellow |
On |
Card is receiving MARK signal on port 1 |
|
LED6 |
Yellow |
Off |
Card is receiving SPACE signal on port 1 |
|
LED7 |
Yellow |
On |
Card is transmitting MARK signal on port 2 |
|
LED7 |
Yellow |
Off |
Card is transmitting SPACE signal on port 2 |
|
LED8 |
Yellow |
On |
Card is receiving MARK signal on port 2 |
|
LED8 |
Yellow |
Off |
Card is receiving SPACE signal on port 2 |
|
LED9 |
Yellow |
On |
Card is transmitting MARK signal on port 3 |
|
LED9 |
Yellow |
Off |
Card is transmitting SPACE signal on port 3 |
|
LED10 |
Yellow |
On |
Card is receiving MARK signal on port 3 |
|
LED10 |
Yellow |
Off |
Card is receiving SPACE signal on port 3 |
|
LED11 |
Yellow |
On |
Card is transmitting MARK signal on port 4 |
|
LED11 |
Yellow |
Off |
Card is transmitting SPACE signal on port 4 |
|
LED12 |
Yellow |
On |
Card is receiving MARK signal on port 4 |
|
LED12 |
Yellow |
Off |
Card is receiving SPACE signal on port 4 |
|
LED13 |
Yellow |
On |
Card is transmitting MARK signal on port 5 |
|
LED13 |
Yellow |
Off |
Card is transmitting SPACE signal on port 5 |
|
LED14 |
Yellow |
On |
Card is receiving MARK signal on port 5 |
|
LED14 |
Yellow |
Off |
Card is receiving SPACE signal on port 5 |
|
LED15 |
Yellow |
On |
Card is transmitting MARK signal on port 6 |
|
LED15 |
Yellow |
Off |
Card is transmitting SPACE signal on port 6 |
|
LED16 |
Yellow |
On |
Card is receiving MARK signal on port 6 |
|
LED16 |
Yellow |
Off |
Card is receiving SPACE signal on port 6 |
