MITEL CORPORATION
SINGLE T1
|
Card Type |
T1 DSU |
|
Chip Set |
Mitel |
|
I/O Options |
MVIP bus |
|
Maximum Transfer Rate |
1.544Mbps |
|
Data Bus |
16-bit ISA |
|

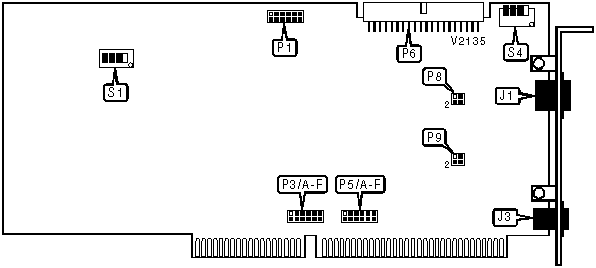

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
T1 line 1 |
J1 |
MVIP bus |
P6 |
|
Handset |
J3 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
IRQ driver terminated |
P3/A |
Closed |
|
IRQ driver not terminated |
P3/A |
Open | |
| » |
PMAC enabled |
SW1/4 |
Off |
|
PMAC disabled |
SW1/4 |
On | |
| » |
Factory configured - do not alter |
P1/E |
N/A |
| » |
Factory configured - do not alter |
P1/F |
N/A |
|
BASE I/O ADDRESS | |||||
|
Setting |
S4/1 |
S4/2 |
S4/3 |
S4/4 | |
|
0200h |
On |
On |
On |
Off | |
| » |
0300h |
On |
On |
On |
On |
|
2200h |
On |
On |
Off |
Off | |
|
2300h |
On |
On |
Off |
On | |
|
4200h |
On |
Off |
On |
Off | |
|
4300h |
On |
Off |
On |
On | |
|
6200h |
On |
Off |
Off |
Off | |
|
6300h |
On |
Off |
Off |
On | |
|
8200h |
Off |
On |
On |
Off | |
|
8300h |
Off |
On |
On |
On | |
|
A200h |
Off |
On |
Off |
Off | |
|
A300h |
Off |
On |
Off |
On | |
|
C200h |
Off |
Off |
On |
Off | |
|
C300h |
Off |
Off |
On |
On | |
|
E200h |
Off |
Off |
Off |
Off | |
|
E300h |
Off |
Off |
Off |
On | |
|
INTERRUPT | ||||||
|
Setting |
P3/B |
P3/C |
P3/D |
P3/E |
P3/F | |
|
IR/FONT> |
Open |
Open |
Open |
Open |
Open | |
|
IRQ3 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ6 |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Open |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ11 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ12 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ14 |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ15 |
Open |
Closed |
Open |
Open |
Open | |
|
INTERRUPT (CONT) | |||||||
|
Setting |
P5/A |
P5/B |
P5/C |
P5/D |
P5/E |
P5/F | |
|
IR/FONT> |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ6 |
Open |
Open |
Open |
Closed |
Open |
Open | |
| » |
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
T1 WIRE PAIRS | |||
|
Setting |
P8 |
P9 | |
| » |
Normal |
Pins 1 & 2, 3 & 4 closed |
Pins 1 & 2, 3 & 4 closed |
|
Reversed |
Pins 1 & 3, 2 & 4 closed |
Pins 1 & 3, 2 & 4 closed | |
|
LINE LENGTH | |||
|
Setting |
S1/1 |
S1/2 |
S1/3 |
|
0-133 |
Off |
Off |
On |
|
133-266 |
On |
On |
Off |
|
266-399 |
Off |
On |
Off |
|
399-533 |
On |
Off |
Off |
|
533-655 |
Off |
Off |
Off |
|
ISDN LINE TERMINATION | |||||
|
Setting |
P1/A |
P1/B |
P1/C |
P1/D | |
| » |
Terminated |
Closed |
Closed |
Closed |
Closed |
|
Not terminated |
Open |
Open |
Open |
Open | |
