FRANKLIN TELECOMMUNICATIONS CORPORATION
ICT-1
|
Card Type |
T1 DSU, telephony |
|
Chipset |
Unidentified |
|
I/O Options |
FABB bus, external data bus |
|
T1 Transfer Rate |
1.544Mbps |
|
T1 Protocol |
AMI, B8ZS |
|
Frame Type |
SF, ESF |
|
Data Bus |
8-bit ISA |
|
Card Size |
Full height, full length |
|

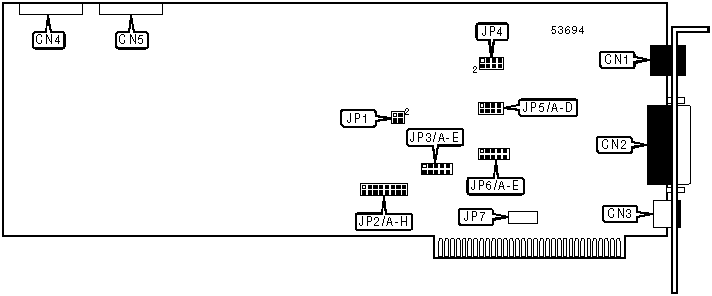

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
T1 interface via RJ-48 |
CN1 |
Franklin Above Board Bus |
CN4 |
|
T1 interface via DB-15 |
CN2 |
Franklin Above Board Bus |
CN5 |
|
External data bus |
CN3 | ||
|
SYNCHRONIZATION TYPE SELECTION | ||
|
Setting |
JP1 | |
| » |
FSYNC and C2 |
Pins 1 & 2 closed |
|
Falling edge |
Pins 3 & 4 closed | |
|
Rising edge |
Open | |
|
BASE I/O ADDRESS SELECTION | ||||||||
|
Setting |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
JP2/E |
JP2/F |
JP2/G |
JP2/H |
|
000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
|
004h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
|
008h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
|
00Ch |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
010h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
Closed |
|
3ECh |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
3F0h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
3F4h |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
3F8h |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
3FCh |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
Note: A total of 256 base memory address settings are available. The jumpers are a binary representation of the decimal memory addresses. JP2/A is the Most Significant Bit and jumper JP2/H is the Least Significant Bit. The jumpers have the following decimal values: JP2/H=4, JP2/G=8, JP2/F=16, JP2/E=32, JP2/D=64, JP2/C=128, JP2/B=256, JP2/A=512. Open the jumpers and add the values of the jumpers that are open to obtain the correct memory address. (Open=1, Closed=0) | ||||||||
|
LINE BUILD OUT SELECTION | |||||
|
Setting |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
JP3/E |
|
0 dB |
Closed |
Open |
Open |
Open |
Open |
|
7.5 dB |
Open |
Closed |
Open |
Open |
Closed |
|
15 dB |
Open |
Closed |
Closed |
Closed |
Open |
|
TRANSMIT/RECEIVE POLARITY CONFIGURATION | ||
|
Setting |
JP4 | |
| » |
Normal |
Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
|
Reversed |
Pins 1 & 3, 2 & 4, 5 & 7, 6 & 8 closed | |
|
T1 INTERFACE SELECTION | |||||
|
Setting |
JP5/A |
JP5/B |
JP5/C |
JP5/D | |
| » |
CN1 and CN2 |
Open |
Open |
Open |
Open |
|
CN1 only |
Closed |
Closed |
Closed |
Closed | |
|
EXTENDED SUPER FRAME FACILITY DATA LINK CONFIGURATION | ||||||
|
Setting |
JP6/A |
JP6/B |
JP6/C |
JP6/D |
JP6/E | |
| » |
ESF FDL disabled |
Open |
Open |
Open |
Open |
Open |
|
ESF FDL enabled on CN2 |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
Note:For ESF FDL to be enabled, the T1 interface on CN2 must be disabled as this signal is transmitted over CN2. See the settings for jumper JP5 for more information. | ||||||
|
EXTERNAL BUS CONFIGURATION | ||
|
Setting |
JP7 | |
| » |
Disabled |
All pins open |
|
Enabled |
All pins closed | |
|
Note:The size of JP7 is unidentified. Each pair of pins vertically should be closed with a jumper so that all pins are closed. | ||
