BILLION ELECTRIC COMPANY, LTD.
BIPAC-B
|
Card Type |
Fax/ISDN TA |
|
Processor |
80188 |
|
Processor Speed |
Unidentified |
|
Chip Set |
Unidentified |
|
Maximum Onboard Memory |
256KB |
|
I/O Options |
Handset |
|
Transfer Rate |
64Kbps x 2 |
|
Data Bus |
16-bit ISA |
|
ISDN Protocol |
V.110, V.120 |
|
Switch Type |
DSS1, 1TR6 |
|

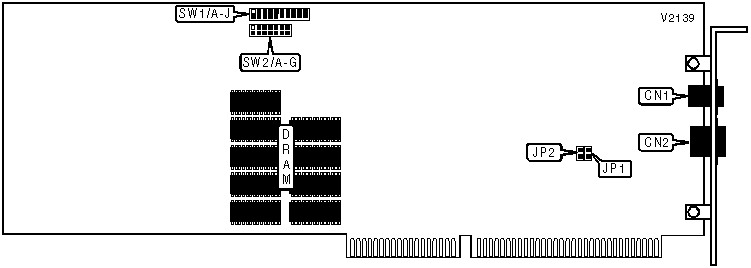

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Handset |
CN1 |
ISDN line |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
SW2/A |
Open |
| » |
Factory configured - do not alter |
SW2/B |
Open |
| » |
Factory configured - do not alter |
SW2/C |
Open |
| » |
Factory configured - do not alter |
SW2/D |
Open |
| » |
Factory configured - do not alter |
JP1 |
Unidentified |
| » |
Factory configured - do not alter |
JP2 |
Unidentified |
|
BASE I/O ADDRESS | ||||
|
Setting |
SW1/H |
SW1/I |
SW1/J | |
|
200h |
Closed |
Closed |
Closed | |
|
220h |
Open |
Closed |
Closed | |
|
240h |
Closed |
Open |
Closed | |
| » |
260h |
Open |
Open |
Closed |
|
280h |
Closed |
Closed |
Open | |
|
2A0h |
Open |
Closed |
Open | |
|
2C0h |
Closed |
Open |
Open | |
|
2E0h |
Open |
Open |
Open | |
|
SHARED RAM ADDRESS | ||||
|
Setting |
SW2/E |
SW2/F |
SW2/G | |
|
C000h |
Closed |
Closed |
Closed | |
|
C800h |
Open |
Closed |
Closed | |
| » |
D000h |
Closed |
Open |
Closed |
|
D800h |
Open |
Open |
Closed | |
|
E000h |
Closed |
Closed |
Open | |
|
E800h |
Open |
Open |
Open | |
|
INTERRUPT | ||||||||
|
Setting |
SW1/A |
SW1/B |
SW1/C |
SW1/D |
SW1/E |
SW1/F |
SW1/G | |
|
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
| » |
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ11 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
