COLORADO MEMORY SYSTEMS, INC.
POWERTAPE 1GB
|
Device Type |
Tape Drive |
|
Interface |
SCSI |
|
Format |
QIC-525 |
|
Sustained Transfer Rate |
200KBPS |
|
Size |
5.25 in. half height |
|

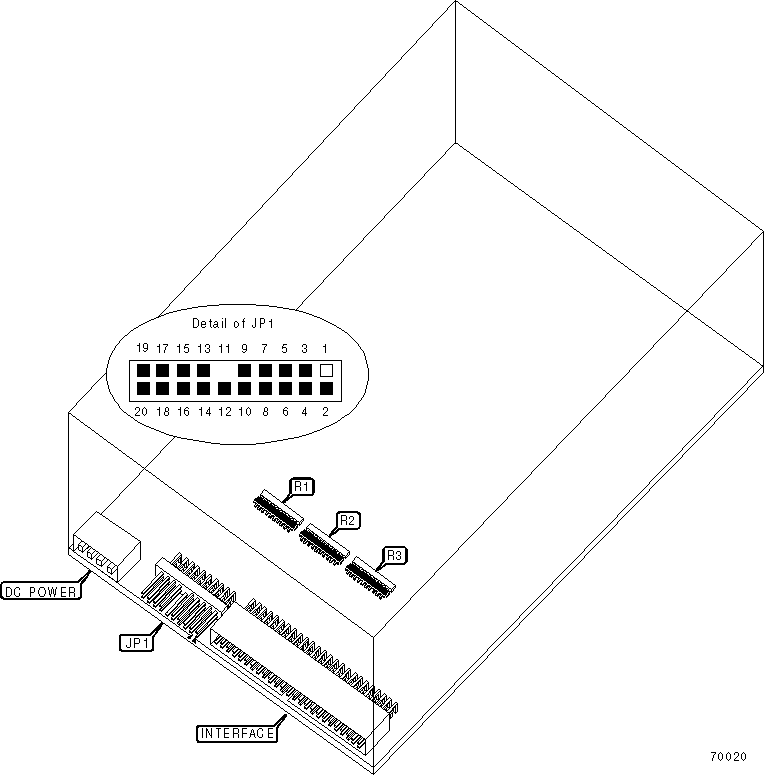

View |
Top |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
JP1/Pins 9 & 10 |
Unidentified |
| » |
Factory configured - do not alter |
JP1/Pin 12 |
Unidentified |
| » |
Factory configured - do not alter |
JP1/Pins 13 & 14 |
Unidentified |
| » |
Factory configured - do not alter |
JP1/Pins 15 & 16 |
Unidentified |
| » |
Factory configured - do not alter |
JP1/Pins 17 & 18 |
Unidentified |
| » |
Factory configured - do not alter |
JP1/Pins 19 & 20 |
Unidentified |
|
DRIVE SELECT ID | |||||
|
Drive ID |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 |
JP1/Pins 5 & 6 |
JP1/Pins 7 & 8 | |
|
0 |
Open |
Open |
Open |
Open | |
|
1 |
Open |
Closed |
Open |
Open | |
| » |
2 |
Open |
Open |
Closed |
Open |
|
3 |
Open |
Closed |
Closed |
Open | |
|
4 |
Open |
Open |
Open |
Closed | |
|
5 |
Open |
Closed |
Open |
Closed | |
|
6 |
Open |
Open |
Closed |
Closed | |
|
7 |
Unidentified |
Unidentified |
Unidentified |
Unidentified | |
|
TERMINATING RESISTOR CONFIGURATION | |||
|
Function |
R1 |
R2 |
R3 |
|
Termination enabled |
Resistor installed |
Resistor installed |
Resistor installed |
|
Termination disabled |
Resistor not installed |
Resistor not installed |
Resistor not installed |
|
MANUFACTURERS RECOMMEND MEDIA | ||
|
Tape |
Capacity Without Compression |
Capacity With Compression |
|
1020 Ft. tape (3M™ DC-6525; Colorado® DT-1100; Sony® QD-6525N; or Verbatim® DC-6525) |
525MB |
1050MB |
