UNIDENTIFIED
E2000HUB
|
Card Type |
Ethernet hub |
|
I/O Options |
Expansion port |
|
Network Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus/Star |
|
Wiring Type |
Unshielded twisted pair RG-58A/U 50ohm coaxial |
|
Boot ROM |
Available |
|

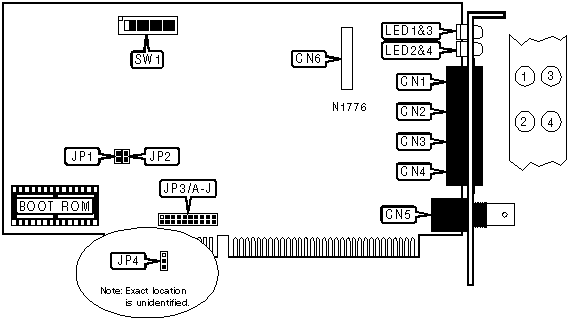

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Unshielded twisted pair port 1 |
CN1 |
Unshielded twisted pair port 4 |
CN4 |
|
Unshielded twisted pair port 2 |
CN2 |
RG-58A/U 50ohm coaxial connector |
CN5 |
|
Unshielded twisted pair port 3 |
CN3 |
Expansion port |
CN6 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Boot ROM enabled |
JP1 |
Closed |
|
Boot ROM disabled |
JP1 |
Open | |
| » |
Card is installed in standard AT |
JP2 |
Open |
|
Card is installed in non-compatible AT |
JP2 |
Closed | |
|
CABLE TYPE | ||
|
Setting |
JP4 | |
| » |
RG-58A/U 50ohm coaxial |
Pins 2 & 3 closed |
|
Unshielded twisted pair |
Pins 1 & 2 closed | |
|
BASE I/O ADDRESS | |||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
|
200h |
On |
On |
On |
On | |
|
220h |
On |
On |
On |
Off | |
|
240h |
On |
On |
Off |
On | |
|
260h |
On |
On |
Off |
Off | |
|
280h |
On |
Off |
On |
On | |
|
2A0h |
On |
Off |
On |
Off | |
|
2C0h |
On |
Off |
Off |
On | |
|
2E0h |
On |
Off |
Off |
Off | |
| » |
300h |
Off |
On |
On |
On |
|
320h |
Off |
On |
On |
Off | |
|
340h |
Off |
On |
Off |
On | |
|
360h |
Off |
On |
Off |
Off | |
|
380h |
Off |
Off |
On |
On | |
|
3A0h |
Off |
Off |
On |
Off | |
|
3C0h |
Off |
Off |
Off |
On | |
|
3E0h |
Off |
Off |
Off |
Off | |
|
BOOT ROM ADDRESS | |||||
|
Setting |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
C0000h |
On |
On |
On |
On | |
|
C4000h |
On |
On |
On |
Off | |
| » |
C8000h |
On |
On |
Off |
On |
|
CC000h |
On |
On |
Off |
Off | |
|
D0000h |
On |
Off |
On |
On | |
|
D4000h |
On |
Off |
On |
Off | |
|
D8000h |
On |
Off |
Off |
On | |
|
DC000h |
On |
Off |
Off |
Off | |
|
E0000h |
Off |
On |
On |
On | |
|
E4000h |
Off |
On |
On |
Off | |
|
E8000h |
Off |
On |
Off |
On | |
|
EC000h |
Off |
On |
Off |
Off | |
|
F0000h |
Off |
Off |
On |
On | |
|
F4000h |
Off |
Off |
On |
Off | |
|
F8000h |
Off |
Off |
Off |
On | |
|
FC000h |
Off |
Off |
Off |
Off | |
|
INTERRUPT | ||||||
|
Setting |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
JP3/E | |
|
IR/FONT> |
Closed |
Open |
Open |
Open |
Open | |
| » |
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open | |
|
INTERRUPT (CON’T) | ||||||
|
Setting |
JP3/F |
JP3/G |
JP3/H |
JP3/I |
JP3/J | |
|
IR/FONT> |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ3 |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ14 |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Closed | |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Unshielded twisted pair port 1 is receiving data |
|
LED1 |
Yellow |
On |
Unshielded twisted pair port 1 is transmitting data |
|
LED1 |
N/A |
Off |
Unshielded twisted pair port 1 is not transmitting or receiving data |
|
LED2 |
Green |
On |
Unshielded twisted pair port 2 is receiving data |
|
LED2 |
Yellow |
On |
Unshielded twisted pair port 2 is transmitting data |
|
LED2 |
N/A |
Off |
Unshielded twisted pair port 2 is not transmitting or receiving data |
|
LED3 |
Green |
On |
Unshielded twisted pair port 3 is receiving data |
|
LED3 |
Yellow |
On |
Unshielded twisted pair port 3 is transmitting data |
|
LED3 |
N/A |
Off |
Unshielded twisted pair port 3 is not transmitting or receiving data |
|
LED4 |
Green |
On |
Unshielded twisted pair port 4 is receiving data |
|
LED4 |
Yellow |
On |
Unshielded twisted pair port 4 is transmitting data |
|
LED4 |
N/A |
Off |
Unshielded twisted pair port 4 is not transmitting or receiving data |
