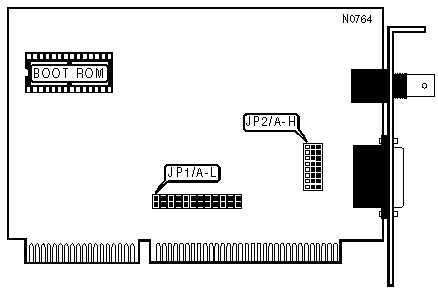

UNIDENTIFIED
16-BIT 10BASE2
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
AUI transceiver via DB-15 port RG-58A/U 50ohm coaxial |
|
Boot ROM |
Available |
|
ADDRESS SELECT | ||||
|
I/O Address |
Base Memory Address |
JP1/B |
JP1/C | |
| » |
300h |
C800h |
Closed |
Closed |
|
320h |
CC00h |
Open |
Closed | |
|
340h |
D000h |
Closed |
Open | |
|
360h |
D400h |
Open |
Open | |
|
BOOT ROM | ||
|
Setting |
JP1/A | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
CABLE TYPE | ||
|
Type |
JP2/A-H | |
| » |
RG-58A/U 50ohm coaxial |
Pins 1 & 2 closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 closed | |
|
INTERRUPT SELECT | |||||||||
|
IRQ |
JP1/E |
JP1/F |
JP1/G |
JP1/H |
JP1/I |
JP1/J |
JP1/K |
JP1/L | |
| » |
IRQ3 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
ZERO WAIT STATE | ||
|
Setting |
JP1/D | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
