SIIG, INC.
E-LAN 200T
|
Card Type |
Network Interface Card |
|
NIC Type |
Ethernet |
|
Maximum Onboard Memory |
Unidentified |
|
Boot ROM |
Available |
|
Network Transfer Rate |
10Mbps |
|
Topology |
Star, linear bus |
|
Wiring Type |
RJ-45 Unshielded Twisted Pair AUI transceiver |
|
Data Bus |
16-bit ISA |
|

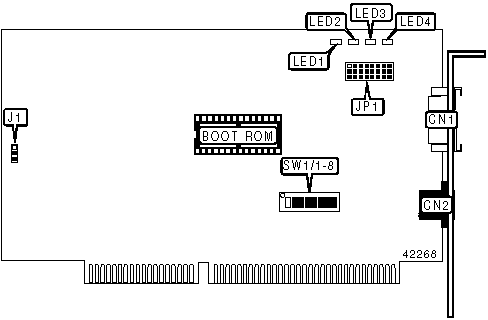

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
10 Base-5 AUI connector |
CN1 |
10 Base-T UTP connector |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
AT bus timing |
J1 |
Pins 1 & 2 closed |
|
Not fully AT bus timing |
J1 |
Pins 2 & 3 closed | |
| » |
Remote boot disable |
SW1/8 |
Off |
|
Remote boot enable |
SW1/8 |
On | |
| » |
Factory configured - do not alter |
JP1 |
Reserved |
|
BIOS ADDRESS SELECTION | ||||
|
Address |
SW1/5 |
SW1/6 |
SW1/7 | |
|
C000h |
On |
On |
On | |
|
C400h |
Off |
On |
On | |
| » |
C800h |
On |
Off |
On |
|
CC00h |
Off |
Off |
On | |
|
D000h |
On |
On |
Off | |
|
D400h |
Off |
On |
Off | |
|
D800h |
On |
Off |
Off | |
|
DC00h |
Off |
Off |
Off | |
|
BASE I/O ADDRESS SELECTION | |||
|
Setting |
SW1/3 |
SW1/4 | |
| » |
300h |
On |
On |
|
320h |
Off |
On | |
|
340h |
On |
Off | |
|
360h |
Off |
Off | |
|
INTERRUPT SELECTION | |||
|
IRQ |
SW1/1 |
SW1/2 | |
|
2 |
On |
On | |
| » |
3 |
Off |
On |
|
4 |
On |
Off | |
|
5 |
Off |
Off | |
|
DIAGNOSTIC LED(S) |
|
Note: Functions of LED1, LED2, LED3, LED4 are unidentified. |
