TULIP COMPUTERS
TTCC-16
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16 Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair Unshielded twisted pair |
|
Boot ROM |
Not Available |
|

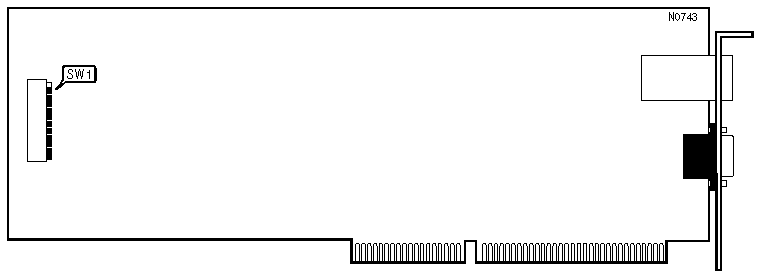

ADDRESS CONFIGURATION | ||||
|
Base Memory Address |
I/O Address |
SW1/1 |
SW1/2 |
SW1/3 |
|
C0000h |
86A0h |
On |
On |
On |
|
C4000h |
96A0h |
Off |
On |
On |
|
C8000h |
A6A0h |
On |
Off |
On |
|
CC000h |
B6A0h |
Off |
Off |
On |
|
D0000h |
C6A0h |
On |
On |
Off |
|
D4000h |
D6A0h |
Off |
On |
Off |
|
D8000h |
E6A0h |
On |
Off |
Off |
|
DC000h |
F6A0h |
Off |
Off |
Off |
|
CABLE TYPE | |
|
Type |
SW1/12 |
|
Shielded twisted pair |
On |
|
Unshielded twisted pair |
Off |
|
DATA RATE SELECT | |
|
Rate |
SW1/11 |
|
4Mbps |
On |
|
16Mbps |
Off |
|
DMA CONFIGURATION | ||
|
DMA |
SW1/9 |
SW1/10 |
|
5 |
On |
On |
|
6 |
Off |
On |
|
7 |
On |
Off |
|
Disabled |
Off |
Off |
|
INTERRUPT SELECT | ||
|
IRQ |
SW1/4 |
SW1/5 |
|
9 |
On |
On |
|
10 |
Off |
On |
|
11 |
On |
Off |
|
15 |
Off |
Off |
|
SYSTEM SPEED | |
|
Speed |
SW1/6 |
|
Normal |
On |
|
Fast |
Off |
|
RPL CONFIGURATION | |
|
Setting |
SW1/8 |
|
Enabled |
Off |
|
Disabled |
On |
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW1/7 |
On |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Note: Unshielded twisted pair cable is attached to the TTCC-16 adapter via a proprietary adapter cable. |
