STANDARD MICROSYSTEMS CORPORATION
ELITE10T
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
Unshielded twisted pair AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|

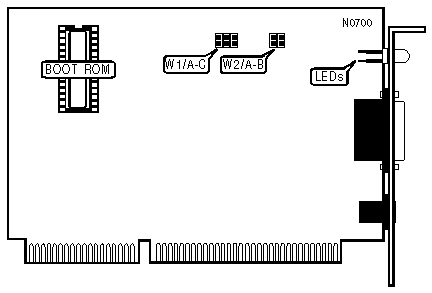

ADDRESS SELECT | ||||||
|
Base Address |
Memory Address |
IRQ |
W1/A |
W1/B |
W1/C | |
| » |
280h |
D0000h |
IRQ3 |
Open |
Closed |
Open |
|
240h |
CC000h |
IRQ2 disabled |
Closed |
Open |
Open | |
|
300h |
CA000h |
IRQ5 |
Open |
Open |
Closed | |
|
BOOT ROM | ||
|
Setting |
W2/A |
W]2/B |
|
Disabled |
Closed |
Open |
|
Enabled |
Open |
Closed |
|
DIAGNOSTIC LED | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Network connection is good |
|
LED1 |
Green |
Off |
Network connection is broken |
|
LED2 |
Yellow |
On |
Data is being transmitted |
|
LED2 |
Yellow |
Off |
Data is not being transmitted |
|
LED3 |
Green |
On |
Data is being received |
|
LED3 |
Green |
Off |
Data is not being received |
