THOMAS-CONRAD CORPORATION

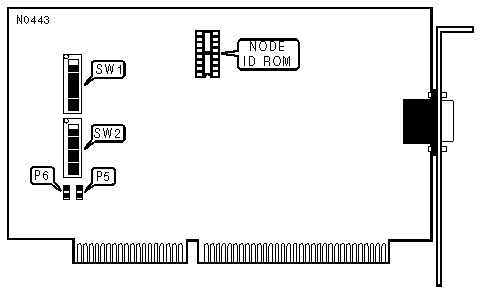

TC4043 TROPIC
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair via DB-9 port |
|
Boot ROM |
In firmware |
|
BASE I/O ADDRESS | ||
|
Address |
SW2/switch 1 | |
| » |
OA20h |
Off |
|
OA24h |
On | |
|
BLOCK DECODE SIZE | ||
|
Size |
SW1/switch 8 | |
| » |
16KB |
Off |
|
128KB |
On | |
|
Note:This setting should only be changed if the TC4043 is installed in a IBM Personal System/2 Model 30-286 or if the adapter fails to initialize when set to the default 16KB block decode size. | ||
|
BOOT ROM | ||
|
Setting |
P5 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BUS WIDTH SELECTION | ||
|
Setting |
P6 | |
| » |
Force 8-bit operation |
Closed |
|
Auto slot sense enabled |
Open | |
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW2/switch 5 |
Off |
|
SW2/switch 6 |
Off |
|
SW2/switch 7 |
Off |
|
INTERRUPT REQUEST | |||
|
IRQ |
SW1/switch 7 |
SW1/switch 8 | |
| » |
IRQ2 |
On |
Off |
|
IRQ3 |
On |
On | |
|
IRQ6 |
Off |
On | |
|
IRQ7 |
Off |
Off | |
|
NETWORK SPEED | ||
|
Speed |
SW2/switch 4 | |
| » |
16Mbps |
On |
|
4Mbps |
Off | |
|
ROM MEMORY MAPPED I/O ADDRESS | |||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
| » |
CC000h |
Off |
On |
On |
Off |
Off |
On |
|
DC000h |
Off |
On |
Off |
Off |
Off |
On | |
|
C0000h |
Off |
On |
On |
On |
On |
On | |
|
C2000h |
Off |
On |
On |
On |
On |
Off | |
|
C4000h |
Off |
On |
On |
On |
Off |
On | |
|
C6000h |
Off |
On |
On |
On |
Off |
Off | |
|
C8000h |
Off |
On |
On |
Off |
On |
On | |
|
CA000h |
Off |
On |
On |
Off |
On |
Off | |
|
CC000h |
Off |
On |
On |
Off |
Off |
On | |
|
CE000h |
Off |
On |
On |
Off |
Off |
Off | |
|
D0000h |
Off |
On |
Off |
On |
On |
On | |
|
D2000h |
Off |
On |
Off |
On |
On |
Off | |
|
D4000h |
Off |
On |
Off |
On |
Off |
On | |
|
D6000h |
Off |
On |
Off |
On |
Off |
Off | |
|
D8000h |
Off |
On |
Off |
Off |
On |
On | |
|
DA000h |
Off |
On |
Off |
Off |
On |
Off | |
|
DC000h |
Off |
On |
Off |
Off |
Off |
On | |
|
DE000h |
Off |
On |
Off |
Off |
Off |
Off | |
|
SHARED RAM SIZE | |||
|
Size |
SW2/switch 2 |
SW2/switch 3 | |
| » |
16KB |
Off |
On |
|
64KB |
Off |
