PROTEON, INC.
P1344
|
NIC Type |
Token Ring |
|
Network Transfer Rate |
4Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Star |
|
Wire Type |
Shielded twisted pair |
|
Boot ROM |
Not available |
|

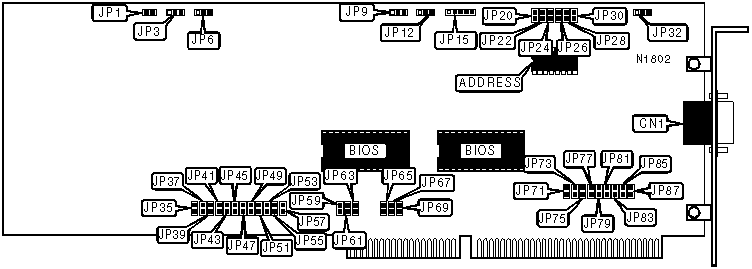

CONNECTIONS | |
|
Function |
Label |
|
Shielded twisted pair |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
ROMs installed in sockets enabled |
JP1 |
Open |
|
Internal chipset ROM enabled |
JP1 |
Closed | |
| » |
Factory configured - do not alter |
JP3 |
Pins 1 & 2 closed |
| » |
Memory refresh enabled |
JP6 |
Pins 2 & 3 closed |
|
Memory refresh disabled |
JP6 |
Pins 1 & 2 closed | |
| » |
BIOS enabled |
JP9 |
Pins 2 & 3 closed |
|
BIOS disabled |
JP9 |
Pins 1 & 2 closed | |
| » |
Burned-in address PROM enabled |
JP32 |
Pins 2 & 3 closed |
|
Burned-in address PROM disabled |
JP32 |
Pins 1 & 2 closed | |
|
BASE I/O ADDRESS | |||||||
|
Setting |
JP35 |
JP37 |
JP39 |
JP41 |
JP43 |
JP45 | |
|
0000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0010h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0020h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0030h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0040h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
| » |
0A20h |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
|
FFB0h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
FFC0h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
FFD0h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
FFE0h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
FFF0h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
BASE I/O ADDRESS (CON’T) | |||||||
|
Setting |
JP47 |
JP49 |
JP51 |
JP53 |
JP55 |
JP57 | |
|
0000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0010h |
Closed |
Closed |
Closed |
Closed |
Closed |
Open | |
|
0020h |
Closed |
Closed |
Closed |
Closed |
Open |
Closed | |
|
0030h |
Closed |
Closed |
Closed |
Closed |
Open |
Open | |
|
0040h |
Closed |
Closed |
Closed |
Open |
Closed |
Closed | |
| » |
0A20h |
Open |
Closed |
Closed |
Closed |
Open |
Closed |
|
FFB0h |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
FFC0h |
Open |
Open |
Open |
Open |
Closed |
Closed | |
|
FFD0h |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
FFE0h |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
FFF0h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
Note: A total of 4096 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. JP35 is the Most Significant Bit and jumper JP57 is the Least Significant Bit. The jumpers have the following decimal values: JP35=32768, JP37=16384, JP39=8192, JP41=4096, JP43=2048, JP45=1024, JP47=512, JP49=256, JP51=128, JP53=64, JP55=32, JP57=16. Open the jumpers and add the values of the jumpers that are open to obtain the correct memory address. (Open=1, Closed=0) | |||||||
|
ROM SIZE | |||
|
Size |
JP12 |
JP15 | |
| » |
(2) 8K x 8 |
Pins 1 & 2 closed |
Pins 1 & 2, 3 & 4 closed |
|
(2) 16K x 8 |
Pins 2 & 3 closed |
Pins 1 & 2, 3 & 4 closed | |
|
(2) 32K x 8 |
Pins 2 & 3 closed |
Pins 2 & 3, 4 & 5 closed | |
|
ROM ADDRESS | |||||||
|
Setting |
JP20 |
JP22 |
JP24 |
JP26 |
JP28 |
JP30 | |
|
0C0000h |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0C4000h |
Open |
Closed |
Closed |
Closed |
Closed |
Closed | |
|
0C8000h |
Closed |
Open |
Closed |
Closed |
Closed |
Closed | |
|
0CC000h |
Open |
Open |
Closed |
Closed |
Closed |
Closed | |
|
0D0000h |
Closed |
Closed |
Open |
Closed |
Closed |
Closed | |
| » |
0D8000h |
Closed |
Open |
Open |
Closed |
Closed |
Closed |
|
CEC000h |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
CF0000h |
Closed |
Closed |
Open |
Open |
Open |
Open | |
|
CF4000h |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
CF8000h |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
CFC000h |
Open |
Open |
Open |
Open |
Open |
Open | |
|
Note: A total of 64 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. JP30 is the Most Significant Bit and jumper JP20 is the Least Significant Bit. Note that there is a break between JP26 and JP28. The jumpers have the following decimal values: JP30=8,388,608, JP28=4,194,304, JP26=131,072, JP24=65,536, JP22=32,768, JP20=16,384. Open the jumpers and add the values of the jumpers that are open to obtain the correct memory address. (Open=1, Closed=0) | |||||||
|
INTERRUPT | ||||||||||
|
Setting |
JP71 |
JP73 |
JP75 |
JP77 |
JP79 |
JP81 |
JP83 |
JP85 |
JP87 | |
|
IRQ3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ6 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ9 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
IRQ12 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
DMA CHANNEL | |||||||
|
Setting |
JP59 |
JP61 |
JP63 |
JP65 |
JP67 |
JP69 | |
| » |
DMA5 |
Closed |
Open |
Open |
Open |
Open |
Closed |
|
DMA6 |
Open |
Closed |
Open |
Open |
Closed |
Open | |
|
DMA7 |
Open |
Open |
Closed |
Closed |
Open |
Open | |
