PROTEON, INC.
PRONET-4/16 MODELP1393PLUS-HA
|
Card Type |
Token Ring |
|
Data Bus |
16-bit ISA |
|
Maximum Network Rate |
16Mbps |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair |
|
Boot ROM |
Not Available |
|

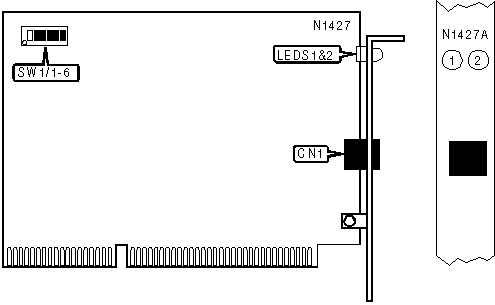

CONNECTIONS | |
|
Function |
Label |
|
Unshielded twisted pair |
CN1 |
|
USER CONFIGURABLE SETTINGS | ||
|
Setting |
Label |
Position |
|
Factory configured -do not alter |
SW1/1 |
On |
|
BASE I/O ADDRESS | |||||
|
Setting |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
0A20 |
On |
On |
On |
On |
On |
|
0E20 |
Off |
On |
On |
On |
On |
|
1A20 |
On |
Off |
On |
On |
On |
|
1E20 |
Off |
Off |
On |
On |
On |
|
2A20 |
On |
On |
Off |
On |
On |
|
2E20 |
Off |
On |
Off |
On |
On |
|
3A20 |
On |
Off |
Off |
On |
On |
|
3E20 |
Off |
Off |
Off |
On |
On |
|
4A20 |
On |
On |
On |
Off |
On |
|
4E20 |
Off |
On |
On |
Off |
On |
|
5A20 |
On |
Off |
On |
Off |
On |
|
5E20 |
Off |
Off |
On |
Off |
On |
|
6A20 |
On |
On |
Off |
Off |
On |
|
6E20 |
Off |
On |
Off |
Off |
On |
|
7A20 |
On |
Off |
Off |
Off |
On |
|
7E20 |
Off |
Off |
Off |
Off |
On |
|
8A20 |
On |
On |
On |
On |
Off |
|
8E20 |
Off |
On |
On |
On |
Off |
|
9A20 |
On |
Off |
On |
On |
Off |
|
9E20 |
Off |
Off |
On |
On |
Off |
|
AA20 |
On |
On |
Off |
On |
Off |
|
AE20 |
Off |
On |
Off |
On |
Off |
|
BA20 |
On |
Off |
Off |
On |
Off |
|
BE20 |
Off |
Off |
Off |
On |
Off |
|
CA20 |
On |
On |
On |
Off |
Off |
|
CE20 |
Off |
On |
On |
On |
Off |
|
DA20 |
On |
Off |
On |
Off |
Off |
|
DE20 |
Off |
Off |
On |
Off |
Off |
|
EA20 |
On |
On |
Off |
Off |
Off |
|
EE20 |
Off |
On |
Off |
Off |
Off |
|
FA20 |
On |
Off |
Off |
Off |
Off |
|
FE20 |
Off |
Off |
Off |
Off |
Off |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Data is being transmitted/received |
|
LED1 |
Green |
Off |
Data is not being transmitted/received |
|
LED2 |
Yellow |
On |
Network connection is good |
|
LED2 |
Yellow |
Off |
Network connection is broken |
