RACORE COMPUTER PRODUCTS, INC.
M8110 (REV. 1.2)
|
NIC Type: |
Token-Ring |
|
Transfer Rate: |
4Mbps |
|
Data Bus: |
16-bit ISA |
|
Topology: |
Ring |
|
Wiring Type |
Shielded twisted pair |
|
Boot ROM |
Available |
|

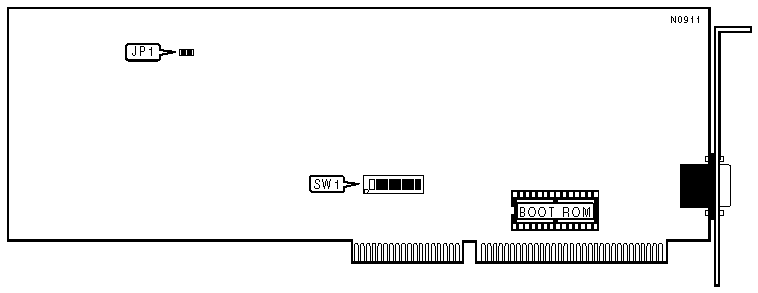

LOGICAL LINK CONTROL FEATURE | ||
|
Setting |
JP1 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
Note:The Logical Link Control feature must have the appropriate firmware installed to function. | ||
|
I/O ADDRESS | ||
|
Address |
SW1/1 |
SW1/2 |
|
A00h |
On |
On |
|
A20h |
On |
Off |
|
A40h |
Off |
On |
|
A60h |
Off |
Off |
|
INTERRUPT SELECT | ||
|
IRQ |
SW1/3 |
SW1/4 |
|
IRQ3 |
On |
On |
|
IRQ9 |
On |
Off |
|
IRQ10 |
Off |
On |
|
IRQ11 |
Off |
Off |
|
BOOT ROM ADDRESS | ||
|
Address |
SW1/5 |
SW1/6 |
|
CC000h |
On |
On |
|
D0000h |
On |
Off |
|
D8000h |
Off |
On |
|
DC000h |
Off |
Off |
|
DMA SELECT | ||
|
Channel |
SW1/7 |
SW1/8 |
|
DMA0 |
On |
On |
|
DMA5 |
On |
Off |
|
DMA6 |
Off |
On |
|
DMA7 |
Off |
Off |
