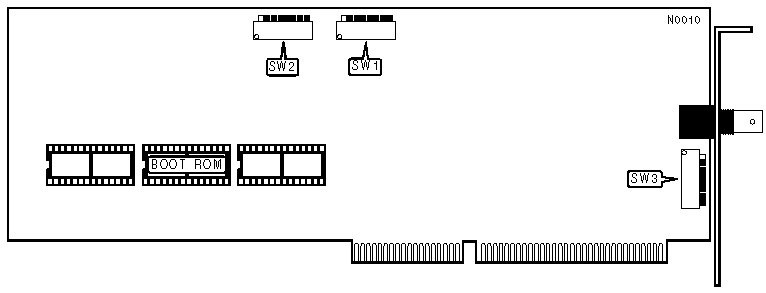

PURE DATA, LTD.
PDI508
|
NIC Type |
ARCnet |
|
Transfer Rate |
2.5Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Star |
|
Wiring Type |
RG-62A/U 93ohm coaxial |
|
Boot ROM |
Available |
|
NODE ADDRESS | ||||||||
|
Node |
SW3/1 |
SW3/2 |
SW3/3 |
SW3/4 |
SW3/5 |
SW3/6 |
SW3/7 |
SW3/8 |
|
0 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1 |
On |
On |
On |
On |
On |
On |
On |
Off |
|
2 |
On |
On |
On |
On |
On |
On |
Off |
On |
|
3 |
On |
On |
On |
On |
On |
On |
Off |
Off |
|
4 |
On |
On |
On |
On |
On |
Off |
On |
On |
|
251 |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off |
|
252 |
Off |
Off |
Off |
Off |
Off |
Off |
On |
On |
|
253 |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off |
|
254 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
255 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
Note:Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 8 is the Least Significant Bit and switch 1 is the Most Significant Bit. The switches have the following decimal values: switch 8=1, 7=2, 6=4, 5=8, 4=16, 3=32, 2=64, 1=128. Turn off the switches and add the values of the off switches to obtain the correct node address. (On=0, off=1) | ||||||||
|
BASE MEMORY ADDRESS | ||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
D000h |
Off |
Off |
On |
Off |
|
C000h |
Off |
Off |
On |
On |
|
E000h |
Off |
Off |
Off |
On |
|
I/O BASE ADDRESS | ||||
|
Address |
SW1/7 |
SW1/8 |
SW2/1 |
SW2/2 |
|
2E0h |
Off |
Off |
Off |
On |
|
2F0h |
Off |
Off |
Off |
Off |
|
INTERRUPT REQUEST | ||||||
|
IRQ |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
SW2/7 |
SW2/8 |
|
2 |
On |
Off |
Off |
Off |
Off |
Off |
|
3 |
Off |
On |
Off |
Off |
Off |
Off |
|
4 |
Off |
Off |
On |
Off |
Off |
Off |
|
5 |
Off |
Off |
Off |
On |
Off |
Off |
|
7 |
Off |
Off |
Off |
Off |
Off |
On |
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW1/5 & SW1/6 |
Unused |
