NESTAR SYSTEMS, INC.
PLAN 2000 NIC
|
NIC Type |
Plan 2000 (proprietary) |
|
Network Transfer Rate |
Unidentified |
|
Data Bus |
8-bit ISA |
|
Topology |
Star |
|
Wire Type |
RG-62A/U 93ohm coaxial |
|
Boot ROM |
Available |
|

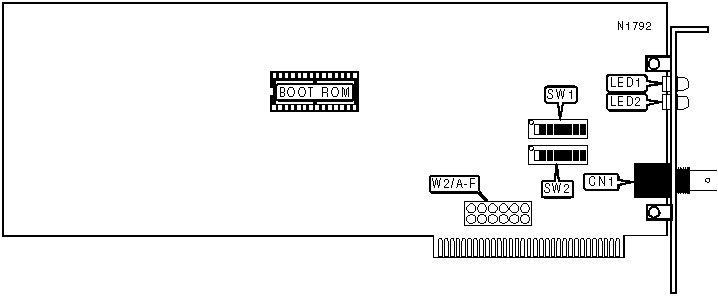

CONNECTIONS | |
|
Function |
Label |
|
RG-62A/U 93ohm coaxial connector |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
SW2/8 |
Unidentified |
|
NODE ADDRESS | ||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
1 |
Off |
On |
On |
On |
On |
On |
On |
On |
|
2 |
On |
Off |
On |
On |
On |
On |
On |
On |
|
3 |
Off |
Off |
On |
On |
On |
On |
On |
On |
|
4 |
On |
On |
Off |
On |
On |
On |
On |
On |
|
5 |
Off |
On |
Off |
On |
On |
On |
On |
On |
|
251 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
|
252 |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
253 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
254 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
255 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
Note: A total of 254 node address settings are available. The switches are a binary representation of the decimal node addresses. SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/8=128, SW1/7=64, SW1/6=32, SW1/5=16, SW1/4=8, SW1/3=4, SW1/2=2, SW1/1=1. Turn off the switches and add the values of the switches that are off to obtain the correct node ID. (Off=1, On=0)Node addresses 0 and 255 are reserved and should not be used. On some versions of this card, SW1 may be a one-use shunt instead of a switch. | ||||||||
|
SHARED RAM ADDRESS | |||||||
|
Setting |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
SW2/7 |
|
0000h |
On |
On |
On |
On |
On |
On |
On |
|
0400h |
On |
On |
On |
On |
On |
On |
Off |
|
0800h |
On |
On |
On |
On |
On |
Off |
On |
|
0C00h |
On |
On |
On |
On |
On |
Off |
Off |
|
1000h |
On |
On |
On |
On |
Off |
On |
On |
|
D200h |
Off |
Off |
On |
Off |
On |
On |
Off |
|
EC00h |
Off |
Off |
Off |
Off |
On |
Off |
Off |
|
F000h |
Off |
Off |
Off |
Off |
Off |
On |
On |
|
F400h |
Off |
Off |
Off |
Off |
Off |
On |
Off |
|
F800h |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
FC00h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
Note: A total of 128 memory address settings are available. The switches are a binary representation of the decimal memory addresses. SW2/1 is the Most Significant Bit and switch SW2/7 is the Least Significant Bit. The switches have the following decimal values: SW2/1=65,536, SW2/2=85=32,768, SW2/3=16,384, SW2/4=8,192, SW2/5=4,096, SW2/6=2,048, SW2/7=1,024. Turn off the switches and add the values of the switches that are off to obtain the correct address. (Off=1, On=0)On some versions of this card, SW2 may be a one-use shunt instead of a switch. | |||||||
|
INTERRUPT | ||||||
|
Setting |
W2/A |
W2/B |
W2/C |
W2/D |
W2/E |
W2/F |
|
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open |
|
IRQ6 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ7 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
Note:W2 is a set of solder contacts. To change the interrupt, you must cut the trace on W2/A andhard-wire a jumper with a soldering gun. | ||||||
|
DIAGNOSTIC LED(S) |
|
The functions and colors of the LEDs are unidentified. |
