MAXTECH CORPORATION
NX-110PCI
|
Card Type |
Ethernet |
|
Data Bus |
32-bit PCI |
|
Maximum Network Rate |
10Mbps/100Mbps |
|
Topology |
Linear Bus/Star |
|
Wiring Type |
Unshielded twisted pair RG-58A/U 50ohm coaxial |
|
Boot ROM |
Not available |
|

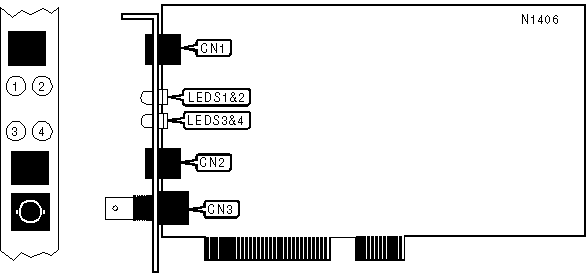

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
UTP 100Mbps port |
CN1 |
RJ-58A/U 50ohm coaxial 10Mbps port |
CN3 |
|
UTP 10Mbps port |
CN2 | ||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Network connection is good (100Mbps) |
|
LED1 |
Green |
Off |
Network connection is broken (100Mbps) |
|
LED2 |
Green |
On |
10Base-T/100Base-TX network connection is good |
|
LED2 |
Green |
Off |
10Base-T/100Base-TX network connection is broken |
|
LED3 |
Green |
On |
Data is being received |
|
LED3 |
Green |
Off |
Data is not being received |
|
LED4 |
Yellow |
On |
Collision is detected on network (10Mbps only) |
|
LED4 |
Yellow |
Off |
Collision is not detected on network (10Mbps only) |
