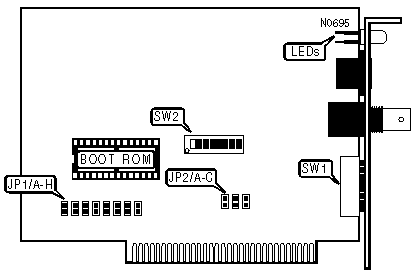

NETWORK INTERFACE TECHNOLOGY CORPORATION
ARCNET ADAPTER
|
NIC Type |
ARCnet |
|
Transfer Rate |
2.5Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Star Linear Bus |
|
Wiring Type |
Unshielded twisted pair RG58A/U 50ohm coaxial |
|
Boot ROM |
Available |
|
CABLE TYPE | ||
|
Type |
JP2/A |
JP2/B |
|
RG58A/U 50ohm coaxial |
Open |
Closed |
|
Unshielded twisted pair |
Closed |
Open |
|
I/O ADDRESS CONFIGURATION | |||
|
Address Range |
SW2/6 |
SW2/7 |
SW2/8 |
|
260h - 26Fh |
On |
On |
On |
|
290h - 29Fh |
Off |
On |
On |
|
2E0h - 2EFh |
On |
Off |
On |
|
2F0h - 2FFh |
Off |
Off |
On |
|
300h - 30Fh |
On |
On |
Off |
|
350h - 35Fh |
Off |
On |
Off |
|
380h - 38Fh |
On |
Off |
Off |
|
3E0h - 3EFh |
Off |
Off |
Off |
|
BASE MEMORY ADDRESS CONFIGURATION | ||||||
|
RAM Address |
PROM Address |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
|
C0000h - C07FFh |
C2000h - C3FFFh |
On |
On |
On |
On |
On |
|
C0800h - C0FFFh |
C2000h - C3FFFh |
Off |
On |
On |
On |
On |
|
C1000h - C17FFh |
C2000h - C3FFFh |
On |
Off |
On |
On |
On |
|
C1800h - C1FFFh |
C2000h - C3FFFh |
Off |
Off |
On |
On |
On |
|
C4000h - C47FFh |
C6000h - C7FFFh |
On |
On |
Off |
On |
On |
|
C4800h - C4FFFh |
C6000h - C7FFFh |
Off |
On |
Off |
On |
On |
|
C5000h - C57FFh |
C6000h - C7FFFh |
On |
Off |
Off |
On |
On |
|
C5800h - C5FFFh |
C6000h - C7FFFh |
Off |
Off |
Off |
On |
On |
|
CC000h - CC7FFh |
CE000h - CFFFFh |
On |
On |
On |
Off |
On |
|
CC800h - CCFFFh |
CE000h - CFFFFh |
Off |
On |
On |
Off |
On |
|
CD000h - CD7FFh |
CE000h - CFFFFh |
On |
Off |
On |
Off |
On |
|
CD800h - CDFFFh |
CE000h - CFFFFh |
Off |
Off |
On |
Off |
On |
|
D0000h - D07FFh |
D2000h - D3FFFh |
On |
On |
Off |
Off |
On |
|
D0800h - D0FFFh |
D2000h - D3FFFh |
Off |
On |
Off |
Off |
On |
|
D1000h - D17FFh |
C2000h - D3FFFh |
On |
Off |
Off |
Off |
On |
|
D1800h - D1FFFh |
D2000h - D3FFFh |
Off |
Off |
Off |
Off |
On |
|
D4000h - D46FFh |
D6000h - D7FFFh |
On |
On |
On |
On |
Off |
|
D4800h - D4FFFh |
C6000h - D7FFFh |
Off |
On |
On |
On |
Off |
|
D5000h - D57FFh |
D6000h - D7FFFh |
On |
Off |
On |
On |
Off |
|
D5800h - D5FFFh |
D6000h - D7FFFh |
Off |
Off |
On |
On |
Off |
|
D8000h - D87FFh |
DA000h - DBFFFh |
On |
On |
Off |
On |
Off |
|
D8800h - D8FFFh |
DA000h - DBFFFh |
Off |
On |
Off |
On |
Off |
|
D9000h - D97FFh |
DA000h - DBFFFh |
On |
Off |
Off |
On |
Off |
|
D9800h - D9FFFh |
DA000h - DBFFFh |
Off |
Off |
Off |
On |
Off |
|
DC000h - DC7FFh |
DE000h - DFFFFh |
On |
On |
On |
Off |
Off |
|
DC800h - DCFFFh |
DE000h - DFFFFh |
Off |
On |
On |
Off |
Off |
|
DD000h - DD7FFh |
DE000h - DFFFFh |
On |
Off |
On |
Off |
Off |
|
DD800h - DDFFFh |
DE000h - DFFFFh |
Off |
Off |
On |
Off |
Off |
|
E0000h - E07FFh |
E2000h - E3FFFh |
On |
On |
Off |
Off |
Off |
|
E0800h - E0FFFh |
E2000h - E3FFFh |
Off |
On |
Off |
Off |
Off |
|
E1000h - E17FFh |
E2000h - E3FFFh |
On |
Off |
Off |
Off |
Off |
|
E1800h - E1FFFh |
E2000h - E3FFFh |
Off |
Off |
Off |
Off |
Off |
|
INTERRUPT SELECT | |||||
|
IRQ |
JP1/D |
JP1/E |
JP1/F |
JP1/G |
JP1/H |
|
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
|
ROM CONFIGURATION | |
|
Setting |
JP1/A |
|
Boot ROM enabled |
Closed |
|
Boot ROM disabled |
Open |
|
RESPONSE/RECONFIGURATION TIMEOUTS | ||||
|
Response Time |
IdleTime |
Reconfig. Time |
JP1/B |
JP1/C |
|
78 m |
86 m |
840 m |
Open |
Open |
|
258 m |
316 m |
1680 m |
Open |
Closed |
|
563 m |
624 m |
1680 m |
Closed |
Open |
|
1130 m |
1237 m |
1680 m |
Closed |
Closed |
|
NODE ADDRESS | ||||||||
|
Node |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
0 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1 |
Off |
On |
On |
On |
On |
On |
On |
On |
|
2 |
On |
Off |
On |
On |
On |
On |
On |
On |
|
3 |
Off |
Off |
On |
On |
On |
On |
On |
On |
|
4 |
On |
On |
Off |
On |
On |
On |
On |
On |
|
251 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
|
252 |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
253 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
254 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
255 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
Note:Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 1 is the Least Significant Bit and switch 8 is the Most Significant Bit. The switches have the following decimal values: switch 8=128, 7=64, 6=32, 5=16, 4=8, 3=4, 2=2, 1=1. Turn Off the switches and add the values of the Off switches to obtain the correct node address. (On=0, Off=1) | ||||||||
|
TOPOLOGY | |
|
Type |
JP2/C |
|
Star |
Closed |
|
Linear Bus |
Open |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Red |
Solid or Blinking |
Data transmission occurring |
|
LED2 |
Green |
Blinking |
Reconfiguration |
|
LED2 |
Green |
On |
Good connection made |
|
LED1 & LED2 |
Red & Green |
Off |
Call Tech. Support |
