NETWORTH, INC.
UBUTP16B
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8/16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
Unshielded twisted pair
|
|
Boot ROM |
Available |
|
NIC EPROM RESET | ||
|
Function |
W1 | |
| » |
EPROM normal operation |
Pins 2 & 3 closed |
|
EPROM clear |
Pins 1 & 2 closed | |
|

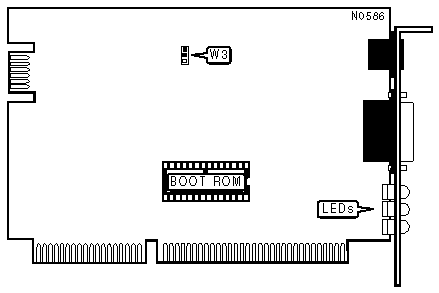

DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
data is being received |
|
LED1 |
Green |
Off |
data is not being received |
|
LED2 |
Red |
On |
Twisted pair reversed polarity, card compensating |
|
LED2 |
Red |
Off |
Twisted pair proper polarity/10BaseT not in use |
|
LED3 |
Green |
On |
data is being transmitted |
|
LED3 |
Green |
Off |
data is not being transmitted |
|
LED4 |
Yellow |
On |
AUI port in use |
|
LED4 |
Yellow |
Off |
AUI port not in use |
|
LED5 |
Green |
On |
Link integrity exists |
|
LED5 |
Green |
Off |
Link integrity broken |
|
LED6 |
Yellow |
On |
Network collision detected |
|
LED6 |
Yellow |
Off |
Normal operation |
|
Note:LED5 is only functional when link integrity is enabled | |||
