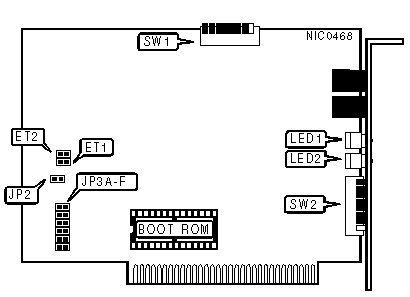

MULTI-TECH SYSTEMS, INC.
AN301TP8
|
NIC Type |
ARCnet |
|
Transfer Rate |
2.5Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Star Linear bus |
|
Wiring Type |
Unshielded twisted pair |
|
Boot ROM |
Available |
|
NODE ADDRESS | ||||||||
|
Node |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
SW2/6 |
SW2/7 |
SW2/8 |
|
0 |
- |
- |
- |
- |
- |
- |
- |
- |
|
1 |
Off |
On |
On |
On |
On |
On |
On |
On |
|
2 |
On |
Off |
On |
On |
On |
On |
On |
On |
|
3 |
Off |
Off |
On |
On |
On |
On |
On |
On |
|
4 |
On |
On |
Off |
On |
On |
On |
On |
On |
|
251 |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
|
252 |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
253 |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
|
254 |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
255 |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
Note:Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 1 is the Least Significant Bit and switch 8 is the Most Significant Bit. The switches have the following decimal values: switch 1=1, 2=2, 3=4, 4=8, 5=16, 6=32, 7=64, 8=128. Turn off the switches and add the values of the off switches to obtain the correct node address. (On=0, Off=1) | ||||||||
|
RESPONSE AND RECONFIGURATION TIMEOUTS | ||||
|
Response Time |
Reconfiguration Time |
ET1 |
ET2 | |
| » |
78 m |
840ms |
Open |
Open |
|
285 m |
1680ms |
Open |
Closed | |
|
563 m |
1680ms |
Closed |
Open | |
|
1130 m |
1680ms |
Closed |
Closed | |
|
Note:All NICs on the network must have this option set the same. | ||||
|
BOOT ROM | ||
|
Setting |
J2 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
INTERRUPT REQUEST | |||||||
|
IRQ |
JP3A |
JP3B |
JP3C |
JP3D |
JP3E |
JP3F | |
| » |
2/9 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
3 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
4 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
6 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
7 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
BASE MEMORY ADDRESS & BOOT ROM ADDRESS | |||||||
|
Base Address |
Boot ROM Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 | |
|
C0000h |
C2000h |
Off |
Off |
Off |
Off |
Off | |
|
C4000h |
C6000h |
On |
Off |
Off |
Off |
Off | |
|
CC000h |
CE000h |
Off |
On |
Off |
Off |
Off | |
| » |
D0000h |
D2000h |
On |
On |
Off |
Off |
Off |
|
D4000h |
D6000h |
Off |
Off |
On |
Off |
Off | |
|
D8000h |
DA000h |
On |
Off |
On |
Off |
Off | |
|
DC000h |
DE000h |
Off |
On |
On |
Off |
Off | |
|
E0000h |
E2000h |
On |
On |
On |
Off |
Off | |
|
I/O BASE ADDRESS | |||
|
Address |
SW1/6 |
SW1/7 |
SW1/8 |
|
260 - 26Fh |
On |
On |
On |
|
290 - 29Fh |
On |
On |
Off |
|
2E0 - 2EFh |
On |
Off |
On |
|
2F0 - 2FFh |
On |
Off |
Off |
|
300 - 30Fh |
Off |
On |
On |
|
350 - 35Fh |
Off |
On |
Off |
|
380 - 38Fh |
Off |
Off |
On |
|
3E0 - 3EFh |
Off |
Off |
Off |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Data is being transmitted |
|
LED1 |
Green |
Off |
Data is not being transmitted |
|
LED2 |
Red |
On |
Card is active |
|
LED2 |
Red |
Off |
No card activity |
