NETWORK DEVELOPMENT CORPORATION

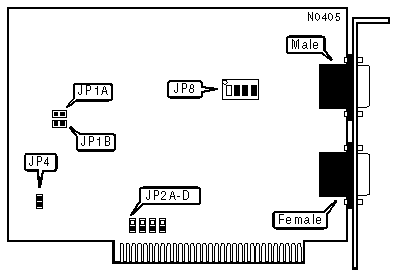

MICRONET STATION BOARD
|
NIC Type |
Device Network Architecture (DNA) |
|
Transfer Rate |
2Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
Shielded/Unshielded twisted pair (1 male, 1 female DB-9 connector) |
|
Boot ROM |
Not available |
|
I/O BASE ADDRESS | |||
|
Address |
JP1A |
JP1B | |
| » |
2E0h |
Open |
Open |
|
2E8h |
Closed |
Open | |
|
3E0h |
Open |
Closed | |
|
3E8h |
Closed |
Closed | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP2A |
JP2B |
JP2C |
JP2D | |
|
2/9 |
Closed |
Open |
Open |
Open | |
|
3 |
Open |
Closed |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open | |
| » |
5 |
Open |
Open |
Open |
Closed |
|
Disabled |
Pin one of JP2A and JP2B closed | ||||
|
SLOT EIGHT ENABLE | ||
|
Setting |
JP8 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
Note:If the card is installed in slot 8 of an IBM XT or compatible this option must be enabled. | ||
|
NODE ADDRESS | |||
|
Node |
SW1/1 |
SW1/2 |
SW1/3 |
|
0 |
Off |
Off |
Off |
|
1 |
On |
Off |
Off |
|
2 |
Off |
On |
Off |
|
3 |
On |
On |
Off |
|
4 |
Off |
Off |
On |
|
5 |
On |
Off |
On |
|
6 |
Off |
On |
On |
|
7 |
On |
On |
On |
|
Note:Each station card must have a unique node address. | |||
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW1/4 |
Unused |
