IMC NETWORKS CORPORATION
FT-LANCVR/TP
|
Card Type |
Ethernet Transceiver |
|
NIC Type |
Ethernet |
|
Maximum Onboard Memory |
Unidentified |
|
Boot ROM |
Not available |
|
Network Transfer Rate |
10Mbps |
|
Topology |
Linear Bus, Star |
|
Wiring Type |
RJ-45 Shielded twisted pair, RJ-45 Unshielded twisted pair, AUI transceiver via DB-15 port |
|
Data Bus |
External |
|

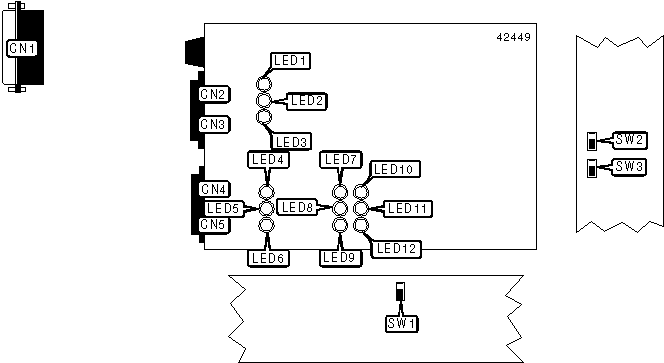

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
AUI connector |
CN1 |
RJ-45 crossover connector |
CN4 |
|
RJ-45 crossover connector |
CN2 |
RJ-45 pass-through connector |
CN5 |
|
RJ-45 pass-through connector |
CN3 | ||
|
Note: Each port contains two RJ-45 connectors. Only one may be used at a time. Either the crossover connector which is for connecting to a network interface card, or the pass-through connector which is for connecting to a hub or repeater. | |||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
SQE disabled |
SW1 |
Off |
|
SQE enabled |
SW1 |
On | |
| » |
Alarm enabled |
SW2 |
On |
|
Alarm disabled |
SW2 |
Off | |
| » |
Mode 1 enabled |
SW3 |
On |
|
Mode 2 enabled |
SW3 |
Off | |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Valid data detected (CN2 or CN3) |
|
LED1 |
Green |
Off |
Valid data not detected (CN2 or CN3) |
|
LED2 |
Red |
Blinking |
Network connection is broken (CN2 or CN3) |
|
LED2 |
Red |
Off |
Network connection is good (CN2 or CN3) |
|
LED3 |
Green |
On |
Network connection is good (CN2 or CN3) |
|
LED3 |
Green |
Off |
Network connection is broken (CN2 or CN3) |
|
LED4 |
Green |
On |
Valid data detected (CN4 or CN5) |
|
LED4 |
Green |
Off |
Valid data not detected (CN4 or CN5) |
|
LED5 |
Red |
Blinking |
Network connection is broken (CN4 or CN5) |
|
LED5 |
Red |
Off |
Network connection is good (CN4 or CN5) |
|
LED6 |
Green |
On |
Network connection is good (CN4 or CN5) |
|
LED6 |
Green |
Off |
Network connection is broken (CN4 or CN5) |
|
LED7 |
Amber |
On |
SQE enabled |
|
LED7 |
Amber |
Off |
SQE disabled |
|
LED8 |
Amber |
On |
Hardware malfunction detected |
|
LED8 |
Amber |
Off |
Hardware functioning correctly |
|
LED9 |
Red |
On |
Collisions detected on network |
|
LED9 |
Red |
Off |
No collisions detected on network |
|
LED10 |
Amber |
On |
Data is being received |
|
LED10 |
Amber |
Off |
Data is not being received |
|
LED11 |
Green |
On |
Data is being transmitted |
|
LED11 |
Green |
Off |
Data is not being transmitted |
|
LED12 |
Green |
On |
Power is being supplied via the AUI connector |
|
LED12 |
Green |
Off |
Power is not being supplied via the AUI connector |
