IBM CORPORATION
TOKEN-RING 4MBPS
|
Card Type |
Network Interface Card |
|
NIC Type |
Token Ring |
|
Maximum Onboard Memory |
Unidentified |
|
Boot ROM |
Available |
|
Network Transfer Rate |
10Mbps |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair |
|
Data Bus |
8-bit ISA |
|

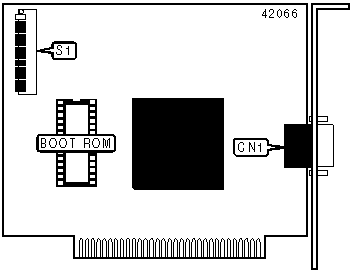

CONNECTIONS | |
|
Function |
Label |
|
DB-9 Shielded twisted pair connector |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Primary adapter enabled |
S1/9 |
Off |
|
Alternate adapter enabled |
S1/9 |
On | |
|
Factory configured - do not alter. |
S1/11 |
On | |
|
Factory configured - do not alter. |
S1/12 |
On | |
|
ROM ADDRESS SELECT | |||||||
|
Address |
S1/1 |
S1/2 |
S1/3 |
S1/4 |
S1/5 |
S1/6 | |
|
C0000 |
Off |
On |
On |
On |
On |
On | |
|
C2000 |
Off |
On |
On |
On |
On |
Off | |
|
C4000 |
Off |
On |
On |
On |
Off |
On | |
|
C6000 |
Off |
On |
On |
On |
Off |
Off | |
|
C8000 |
Off |
On |
On |
Off |
On |
On | |
|
CA000 |
Off |
On |
On |
Off |
On |
Off | |
| » |
CC000 |
Off |
On |
On |
Off |
Off |
On |
|
CE000 |
Off |
On |
On |
Off |
Off |
Off | |
|
D0000 |
Off |
On |
Off |
On |
On |
On | |
|
D2000 |
Off |
On |
Off |
On |
On |
Off | |
|
D4000 |
Off |
On |
Off |
On |
Off |
On | |
|
D6000 |
Off |
On |
Off |
On |
Off |
Off | |
|
D8000 |
Off |
On |
Off |
Off |
On |
On | |
|
DA000 |
Off |
On |
Off |
Off |
On |
Off | |
|
DC000 |
Off |
On |
Off |
Off |
Off |
On | |
|
DE000 |
Off |
On |
Off |
Off |
Off |
Off | |
|
IRQ SELECT | |||
|
IRQ |
S1/7 |
S1/8 | |
| » |
2 |
On |
On |
|
3 |
On |
Off | |
|
6 |
Off |
On | |
|
7 |
Off |
Off | |
|
Note: Do not use interrupt 6. | |||
|
SHARED RAM SELECT | ||
|
Size |
Label |
Position |
|
8KB |
S1/10 |
On |
|
16KB |
S1/10 |
Off |
