INTERNATIONAL COMMUNICATIONS EQUIPMENT CORPORATION
ICECARD-1
|
NIC Type |
ARCnet |
|
Network Transfer Rate |
4Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus, Star, Ring, Peer-Peer |
|
Wiring Type |
RG-62A/U 93ohm coaxial |
|
Boot ROM |
Available |
|

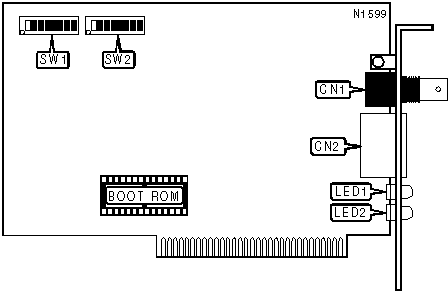

CONNECTIONS | |
|
Function |
Label |
|
RG-62A/U 93ohm coaxial port |
CN1 |
|
BASE I/O ADDRESS SELECTION | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
220h |
Off |
On |
On |
On |
On |
On |
|
210h |
Off |
On |
On |
On |
On |
Off |
|
220h |
Off |
On |
On |
On |
Off |
On |
|
230h |
Off |
On |
On |
On |
Off |
Off |
|
240h |
Off |
On |
On |
Off |
On |
On |
|
250h |
Off |
On |
On |
Off |
On |
Off |
|
3Aoh |
Off |
Off |
Off |
On |
On |
On |
|
3B0h |
Off |
Off |
Off |
On |
Off |
Off |
|
3C0h |
Off |
Off |
Off |
Off |
On |
On |
|
3D0h |
Off |
Off |
Off |
Off |
On |
Off |
|
3E0h |
Off |
Off |
Off |
Off |
Off |
On |
|
3F0h |
Off |
Off |
Off |
Off |
Off |
Off |
|
INTERRUPT SELECTION | |||||
|
IRQ |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
SW2/5 |
|
2 |
Off |
Off |
Off |
Off |
On |
|
3 |
Off |
Off |
Off |
On |
Off |
|
4 |
Off |
Off |
On |
Off |
Off |
|
5 |
Off |
On |
Off |
Off |
Off |
|
7 |
On |
Off |
Off |
Off |
Off |
|
RAM BUFFER ADDRESS SELECTION | |||||
|
Address |
SW1/7 |
SW1/8 |
SW2/6 |
SW2/7 |
SW2/8 |
|
A0000-A3FFFh |
On |
On |
On |
Off |
On |
|
AC000-AFFFFh |
Off |
On |
On |
Off |
On |
|
A8000-ABFFFh |
On |
Off |
On |
Off |
On |
|
A8000-ABFFFh |
Off |
Off |
On |
Off |
On |
|
E0000-E3FFFh |
On |
On |
Off |
Off |
On |
|
EC000-EFFFFh |
Off |
On |
Off |
Off |
On |
|
E8000-EBFFFh |
On |
Off |
Off |
Off |
On |
|
E8000-EBFFFh |
Off |
Off |
Off |
Off |
On |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Note: The purposes of LED1 and LED2 are unidentified |
