LONGSHINE MICROSYSTEM, INC.

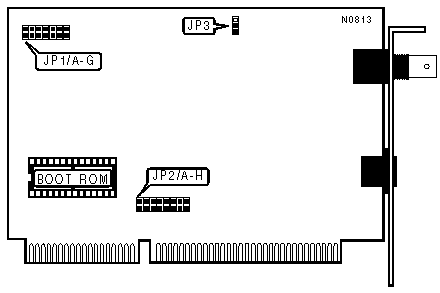

LCS-8634MI/8634MI-T REV. D1
|
NIC Type: |
Ethernet |
|
Transfer Rate: |
10Mbps |
|
Data Bus: |
16-bit ISA |
|
Topology: |
Linear Bus Star |
|
Wiring Type |
Unshielded twisted pair |
|
Boot ROM |
Available |
|
I/O ADDRESS | |||
|
Address |
JP1/Jumper A |
JP1/Jumper B | |
| » |
300h |
Open |
Open |
|
320h |
Closed |
Open | |
|
340h |
Open |
Closed | |
|
360h |
Closed |
Closed | |
|
PC COMPATIBILITY | ||
|
Setting |
JP1/Jumper C | |
| » |
Standard |
Open |
|
Non-standard |
Closed | |
|
Note:Set JP1/jumper C to the closed position if timing compatibility problems are encountered. | ||
|
BOOT ROM | ||
|
Setting |
JP1/Jumper D | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BOOT ROM ADDRESS | ||||
|
Address |
JP1/Jumper E |
JP1/Jumper F |
JP1/Jumper G | |
| » |
C8000h |
Open |
Closed |
Open |
|
C0000h |
Open |
Open |
Open | |
|
C4000h |
Closed |
Open |
Open | |
|
CC000h |
Closed |
Closed |
Open | |
|
D0000h |
Open |
Open |
Closed | |
|
D4000h |
Closed |
Open |
Closed | |
|
D8000h |
Open |
Closed |
Closed | |
|
DC000h |
Closed |
Closed |
Closed | |
|
INTERRUPT SELECT - JP2 | |||||||||
|
IRQ |
A |
B |
C |
D |
E |
F |
G |
H | |
| » |
IRQ3 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ2 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ4 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ12 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
CABLE TYPE | ||
|
Type |
JP3 | |
| » |
RG58A/U 50ohm coaxial |
Pins 1 & 2 closed |
|
Unshielded twisted pair |
Pins 2 & 3 closed | |
|
MISCELLANEOUS TECHNICAL NOTES |
|
The LCS-8634MI uses the RG58A/U 50ohm cable. The LCS-8634MI-T uses the Unshielded Twisted Pair cable. |
