LONGSHINE MICROSYSTEM, INC.
LCS-8634 (REV. A)
|

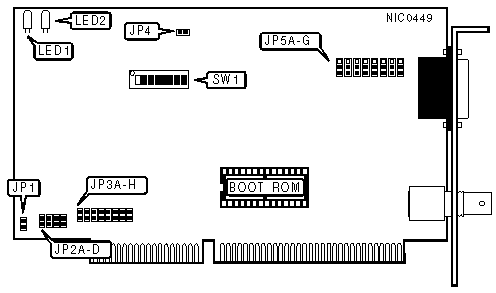

NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
COMPATABILITY MODE | ||
|
Setting |
JP1 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
Note:Some systems use non-standard timing. If your system does not work with this card or your
| ||
|
DMA CHANNEL | |||||
|
Channel |
JP2A |
JP2B |
JP2C |
JP2D | |
| » |
Disabled |
Open |
Open |
Open |
Open |
|
DMA5 |
Closed |
Open |
Closed |
Open | |
|
DMA6 |
Open |
Closed |
Open |
Closed | |
|
INTERUPT REQUEST | |||||||||
|
IRQ |
JP3A |
JP3B |
JP3C |
JP3D |
JP3E |
JP3F |
JP3G |
JP3H | |
|
2/9 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
| » |
3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
4 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
12 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
BOOT ROM | ||
|
Setting |
JP4 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
CABLE TYPE | ||
|
Type |
JP5A - JP5H | |
| » |
RG58A/U 50ohm coaxial |
Pins 2 & 3 closed |
|
AUI transceiver via DB-15 port |
Pins 1 & 2 closed | |
|
BOOT ROM ADDRESS | ||||||
|
Base Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 | |
|
C0000 - C1FFFh |
On |
On |
On |
On |
On | |
|
C2000 - C3FFFh |
On |
On |
On |
On |
Off | |
|
C4000 - C5FFFh |
On |
On |
On |
Off |
On | |
|
C6000 - C7FFFh |
On |
On |
On |
Off |
Off | |
| » |
C8000 - C9FFFh |
On |
On |
Off |
On |
On |
|
CA000 - CBFFFh |
On |
On |
Off |
On |
Off | |
|
CC000 - CDFFFh |
On |
On |
Off |
Off |
On | |
|
CE000 - CFFFFh |
On |
On |
Off |
Off |
Off | |
|
D0000 - D1FFFh |
On |
Off |
On |
On |
On | |
|
D2000 - D3FFFh |
On |
Off |
On |
On |
Off | |
|
D4000 - D5FFFh |
On |
Off |
On |
Off |
On | |
|
D6000 - D7FFFh |
On |
Off |
On |
Off |
Off | |
|
D8000 - D9FFFh |
On |
Off |
Off |
On |
On | |
|
DA000 - DBFFFh |
On |
Off |
Off |
On |
Off | |
|
DC000 - DDFFFh |
On |
Off |
Off |
Off |
On | |
|
DE000 - DFFFFh |
On |
Off |
Off |
Off |
Off | |
|
E0000 - E1FFFh |
Off |
On |
On |
On |
On | |
|
E2000 - E3FFFh |
Off |
On |
On |
On |
Off | |
|
E4000 - E5FFFh |
Off |
On |
On |
Off |
On | |
|
E6000 - E7FFFh |
Off |
On |
On |
Off |
Off | |
|
E8000 - E9FFFh |
Off |
On |
Off |
On |
On | |
|
EA000 - EBFFFh |
Off |
On |
Off |
On |
Off | |
|
EC000 - EDFFFh |
Off |
On |
Off |
Off |
On | |
|
EE000 - EFFFFh |
Off |
On |
Off |
Off |
Off | |
|
F0000 - F1FFFh |
Off |
Off |
On |
On |
On | |
|
F2000 - F3FFFh |
Off |
Off |
On |
On |
Off | |
|
I/O BASE ADDRESS | |||
|
Address |
SW1/6 |
SW1/7 |
SW1/8 |
|
300 - 31Fh |
On |
On |
On |
|
320 - 33Fh |
On |
On |
Off |
|
340 - 35Fh |
On |
Off |
On |
|
360 - 37Fh |
On |
Off |
Off |
|
380 - 39Fh |
Off |
On |
On |
|
3A0 - 3BFh |
Off |
On |
Off |
|
3C0 - 3DFh |
Off |
Off |
On |
|
3E0 - 3FFh |
Off |
Off |
Off |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Red |
On |
Data is being transmitted |
|
LED1 |
Red |
Off |
Data is not being transmitted |
|
LED2 |
Green |
On |
Data is being received |
|
LED2 |
Green |
Off |
Data is not being received |
