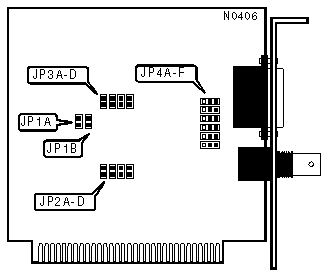

IMC NETWORK CORPORATION
ETHERNIC/8
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG--58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
I/O BASE ADDRESS | |||
|
Address |
JP1A |
JP1B | |
| » |
360h |
Closed |
Open |
|
368h |
Open |
Closed | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP2A |
JP2B |
JP2C |
JP2D | |
|
2 |
Open |
Closed |
Open |
Open | |
|
3 |
Open |
Open |
Open |
Closed | |
| » |
4 |
Closed |
Open |
Open |
Open |
| » |
5 |
Open |
Open |
Closed |
Open |
|
Note:Two IRQ can be selected at a time. This allows the card's network shell driver to be configured using either IRQ without changing jumpers on the card.
| |||||
|
BOOT ROM ADDRESS & SHARED MEMORY ADDRESS | ||||||
|
Boot ROM |
Shared Memory |
JP3A |
JP3B |
JP3C |
JP3D | |
| » |
Disabled |
Software select |
Open |
Open |
Open |
Closed |
|
D8000h |
D0000h |
Open |
Open |
Closed |
Open | |
|
E0000h |
E8000h |
Open |
Closed |
Open |
Open | |
|
E8000h |
E0000h |
Closed |
Open |
Open |
Open | |
|
CABLE TYPE | ||
|
Type |
JP4A - JP4F | |
| » |
RG--58A/U 50ohm coaxial |
Pins 1 & 2 Closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 Closed | |
