EVEREX SYSTEMS, INC.

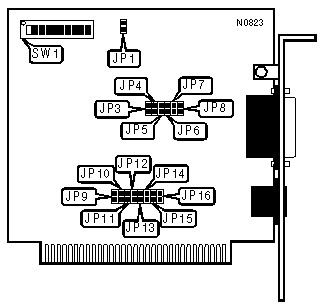

SPEEDLINK/PC TP
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear bus Star |
|
Wiring Type |
Unshielded twisted pair AUI transceiver via DB-15 port |
|
Boot ROM |
Location Unidentified |
|
I/O ADDRESS | |||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
| » |
360h |
On |
Off |
Off |
On |
Off |
Off |
|
320h |
On |
Off |
On |
On |
Off |
Off | |
|
330h |
Off |
Off |
On |
On |
Off |
Off | |
|
340h |
On |
On |
Off |
On |
Off |
Off | |
|
350h |
Off |
On |
Off |
On |
Off |
Off | |
|
380h |
On |
On |
On |
Off |
Off |
Off | |
|
390h |
Off |
On |
On |
Off |
Off |
Off | |
|
3A0h |
On |
Off |
On |
Off |
Off |
Off | |
|
BASE MEMORY ADDRESS | |||||
|
Address |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 | |
| » |
C800h |
On |
On |
Off |
On |
|
C000h |
On |
On |
On |
On | |
|
C400h |
On |
Off |
On |
On | |
|
CC00h |
On |
Off |
Off |
On | |
|
D000h |
On |
On |
On |
Off | |
|
D400h |
On |
Off |
On |
Off | |
|
D800h |
On |
On |
Off |
Off | |
|
DC00h |
On |
Off |
Off |
Off | |
|
No prom |
- |
- |
- |
- | |
|
PERFORMANCE SELECT | ||
|
Setting |
JP1 | |
| » |
Normal |
Open |
|
High |
Closed | |
|
CABLE TYPE SELECT | |||||||
|
Type |
JP3 |
JP4 |
JP5 |
JP6 |
JP7 |
JP8 | |
| » |
UTP |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
|
Standard Ethernet |
Open |
Open |
Open |
Open |
Open |
Open | |
|
INTERRUPT SELECT | |||||||||
|
IRQ |
JP9 |
JP10 |
JP11 |
JP12 |
JP13 |
JP14 |
JP15 |
JP16 | |
| » |
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
