EDIMAX COMPUTER COMPANY

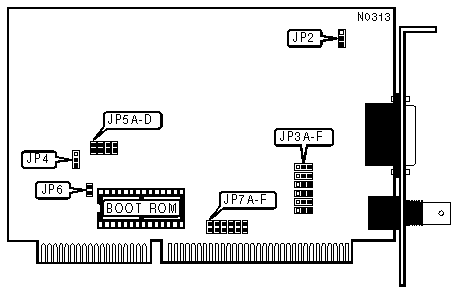

EN-3360 (Version 2.2)
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
CABLE TYPE | |||
|
Type |
JP2 |
JP3A-JP3F | |
| » |
RG-58A/U 50ohm coaxial |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
|
COMPATIBILITY MODE | ||
|
Setting |
JP4 | |
| » |
Disabled |
Pins 2 & 3 closed |
|
Enabled |
Pins 1 & 2 closed | |
|
Note:On some systems the data bus timing is not truly IBM PC/AT compatible. If the card is not initializing,
| ||
|
BOOT ROM ADDRESS | |||||
|
Address |
JP5A |
JP5B |
JP5C |
JP5D | |
|
C0000h |
Closed |
Closed |
Closed |
Closed | |
|
C4000h |
Open |
Closed |
Closed |
Closed | |
| » |
C8000h |
Closed |
Open |
Closed |
Closed |
|
CC000h |
Open |
Open |
Closed |
Closed | |
|
D0000h |
Closed |
Closed |
Open |
Closed | |
|
D4000h |
Open |
Closed |
Open |
Closed | |
|
D8000h |
Closed |
Open |
Open |
Closed | |
|
DC000h |
Open |
Open |
Open |
Closed | |
|
BOOT ROM | ||
|
Setting |
JP6 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
I/O BASE ADDRESS | |||
|
Address |
JP7A |
JP7B | |
| » |
300h |
Closed |
Closed |
|
320h |
Open |
Closed | |
|
340h |
Closed |
Open | |
|
360h |
Open |
Open | |
|
INTERRUPT SETTINGS | |||||
|
IRQ |
JP7C |
JP7D |
JP7E |
JP7F | |
|
2/9 |
Closed |
Open |
Open |
Open | |
| » |
3 |
Open |
Closed |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Open |
Closed | |
