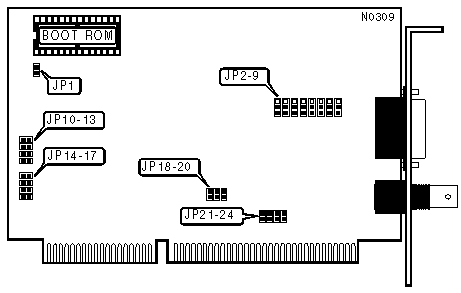

EAGLE TECHNOLOGY
NE2100
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG--58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
WAIT STATE | ||
|
Setting |
JP1 | |
| » |
0 wait states |
Open |
|
1 wait state |
Closed | |
|
Note:Systems using 80ns or faster memory may need to enable one wait state. | ||
|
CABLE TYPE | |
|
Type |
JP2-JP9 |
|
RG--58A/U 50ohm coaxial |
Pins 2 & 3 closed |
|
AUI transceiver via DB-15 port |
Pins 1 & 2 closed |
|
DMA CHANNEL | |||||||||
|
Channel |
JP10 |
JP11 |
JP12 |
JP13 |
JP14 |
JP15 |
JP16 |
JP17 | |
|
DMA3 |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
| » |
DMA5 |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open |
Open |
|
DMA6 |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed |
Open | |
|
DMA7 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Closed | |
|
BOOT ROM | ||
|
Setting |
JP18 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BASE I/O AND BOOT ROM ADDRESS | ||||
|
Address |
Boot ROM |
JP19 |
JP20 | |
| » |
300h |
C8000h |
Closed |
Closed |
|
320h |
CC000h |
Closed |
Open | |
|
340h |
D0000h |
Open |
Closed | |
|
360h |
D4000h |
Open |
Open | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP21 |
JP22 |
JP23 |
JP24 | |
|
2/9 |
Open |
Open |
Open |
Closed | |
| » |
3 |
Open |
Open |
Closed |
Open |
|
4 |
Open |
Closed |
Open |
Open | |
|
5 |
Closed |
Open |
Open |
Open | |
