CISCO SYSTEMS, INC.
CDDI EISA SCO DUAL ATTACHMENT ADAPTER
|
Card Type |
Network Interface Card |
|
NIC Type |
CDDI |
|
Maximum Onboard Memory |
Unidentified |
|
Boot ROM |
Unidentified |
|
Network Transfer Rate |
10Mbps |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair |
|
Data Bus |
32-bit EISA |
|

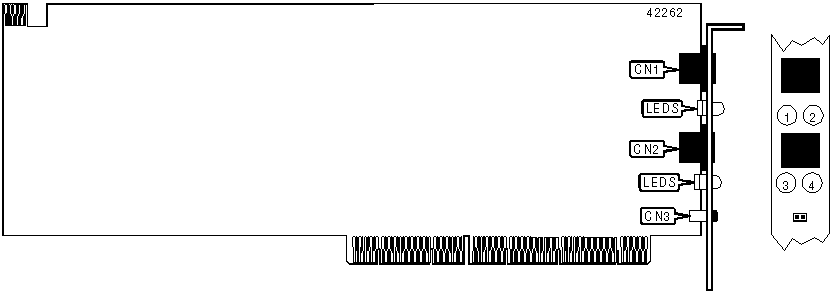

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
UTP via RJ-45 connector (Port B) |
CN1 |
2-pin mini DIN connector (Bypass Switch) |
CN3 |
|
UTP via RJ-45 connector (Port A) |
CN2 | ||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Unidentified |
On |
Internal diagnostics tests passed (Port B) |
|
LED1 |
Unidentified |
Off |
Internal diagnostics tests failed (Port B) |
|
LED2 |
Unidentified |
On |
Network connection is good (Port B) |
|
LED2 |
Unidentified |
Off |
Network connection is broken (Port B) |
|
LED3 |
Unidentified |
On |
Internal diagnostics tests passed (Port A) |
|
LED3 |
Unidentified |
Off |
Internal diagnostics tests failed (Port A) |
|
LED4 |
Unidentified |
On |
Network connection is good (Port A) |
|
LED4 |
Unidentified |
Off |
Network connection is broken (Port A) |
